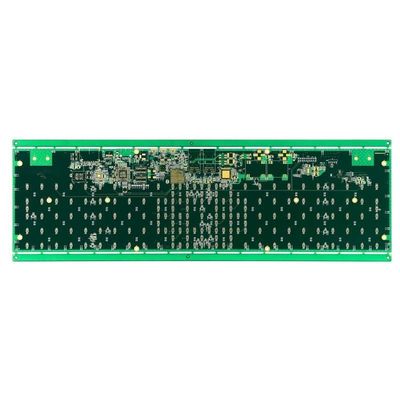

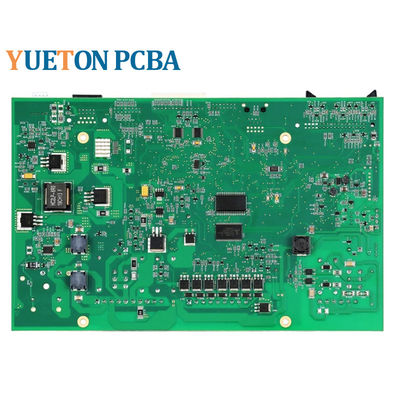

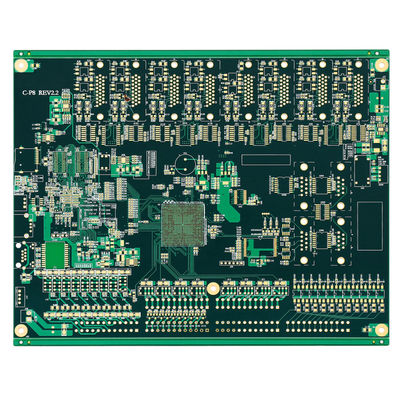

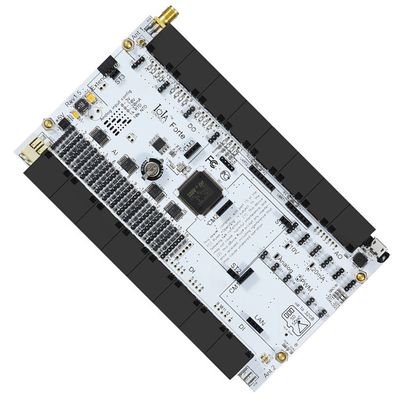

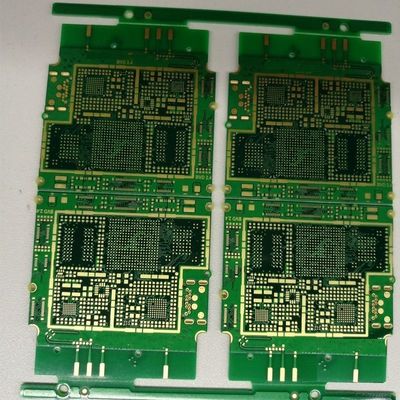

Hoogste Producten

.gtr-container-pcbinfo789 { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 16px; max-width: 100%; box-sizing: border-box; } .gtr-container-pcbinfo789 .gtr-section-pcbinfo789 { margin-bottom: 24px; } .gtr-container-pcbinfo789 .gtr-section-title-pcbinfo789 { display: block; font-size: 18px; font-weight: bold; margin-bottom: 12px; color: #0056b3; text-align: left; } .gtr-container-pcbinfo789 .gtr-paragraph-pcbinfo789 { font-size: 14px; margin-bottom: 16px; text-align: left; line-height: 1.6; color: #333; } .gtr-container-pcbinfo789 .gtr-paragraph-pcbinfo789:last-child { margin-bottom: 0; } .gtr-container-pcbinfo789 strong { font-weight: bold; color: #0056b3; } @media (min-width: 768px) { .gtr-container-pcbinfo789 { padding: 32px; max-width: 960px; margin: 0 auto; } .gtr-container-pcbinfo789 .gtr-section-pcbinfo789 { margin-bottom: 32px; } .gtr-container-pcbinfo789 .gtr-section-title-pcbinfo789 { font-size: 20px; margin-bottom: 16px; } .gtr-container-pcbinfo789 .gtr-paragraph-pcbinfo789 { font-size: 14px; margin-bottom: 18px; } } Technische normen en regelgeving Het verrichten van professionele PCB-assemblage, vooral voor producten met wereldwijde markten, vereist een strenge naleving van een complex netwerk vantechnische normen en regelgevingDeze normen definiëren de minimaal aanvaardbare niveaus van vakmanschap, kwaliteit en materiaalveiligheid.IPC-A-610Deze visueel rijke norm is de universele kwaliteitstaal en definieert nauwkeurig wat een klasse 1 (algemene elektronica) is.Klasse 2 (gebruikte service-elektronica), of Klasse 3 (hoge betrouwbaarheid, bv. luchtvaart, levensondersteuning) soldeersluiting, plaatsing van onderdelen en reinheid.IPC-J-STD-001, specificeert de vereisten voor soldeermaterialen, -methoden en -certificering van gebruikers. Materiaal- en milieuvriendelijkheid Materiaal- en milieuvriendelijkheidHet is een kritisch, wettelijk verplicht aspect.Beperking van gevaarlijke stoffen (RoHS)De richtlijn verbiedt of beperkt lood, kwik, cadmium en bepaalde vlamvertragers, wat leidt tot de wereldwijde invoering van loodvrije soldeermiddelen.Registratie, beoordeling, vergunning en beperking van chemische stoffen (REACH)Voor de fabrikanten van elektronica vereist dit een nauwkeurig beheer van de toeleveringsketen om de stoffen te verkrijgen en te archiveren.Verklaringen van overeenstemmingenMateriële verklaringenvoor elk gebruikte onderdeel en materiaal.Afval van elektrische en elektronische apparatuurIn bepaalde sectoren gelden aanvullende voorschriften:UL-certificeringvoor de veiligheid in de VS,IEC-normenDe Commissie heeft de Commissie verzocht om eenISO 13485 kwaliteitsmanagementvoor medische hulpmiddelen Toeleveringsketenstrategie Ten slotte heeft deToeleveringsketenstrategieHet is een professionele discipline die veel verder gaat dan de aankoop van onderdelen.strategische inkoopom risico's van één bron te beperken,verouderingsbeheerhet voorspellen en opnieuw ontwerpen van onderdelen die aan het einde van hun levensduur zijn, eninventarisstrategieIn een tijdperk van frequente geopolitieke en logistieke verstoringen is het belangrijk dat de markt voor de productie en de distributie van goederen en diensten op de markt wordt gebracht en dat de markt voor de productie en distributie van goederen en diensten op de markt wordt gebracht.veerkracht van de toeleveringsketenDit kan betrekking hebben op:Dual-sourcingbelangrijke onderdelen, onderhoudveiligheidsvoorraadDe montagepartner's vermogen om in dit landschap te navigeren'verstrekt de mogelijkheid om de voorkeur te geven aan de mogelijkheden van de productie van essentiële onderdelen en de kwalificatie van alternatieve componenten of leveranciers van de tweede bron.Ontwerp voor de toeleveringsketenIn de moderne wereld is het belangrijk om te kunnen beschikken over de nodige informatie over de beschikbaarheid van componenten en de doorlooptijden, en om te kunnen beschikken over robuuste bedrijfscontinuïteitsplannen.de kwaliteit van het geassembleerde bord is onlosmakelijk verbonden met de verfijning van de normen, de naleving en het beheer van de toeleveringsketen die ten grondslag liggen aan de productie ervan.

.gtr-container-f7h2k9 { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 16px; box-sizing: border-box; max-width: 100%; overflow-x: hidden; } .gtr-container-f7h2k9 p { font-size: 14px; margin-bottom: 1em; text-align: left !important; word-break: normal; overflow-wrap: normal; } .gtr-container-f7h2k9 p:last-child { margin-bottom: 0; } .gtr-container-f7h2k9 strong { font-weight: bold; color: #0056b3; /* A subtle blue for emphasis, common in industrial UIs */ } @media (min-width: 768px) { .gtr-container-f7h2k9 { padding: 24px 32px; } .gtr-container-f7h2k9 p { margin-bottom: 1.2em; } } De huidige professionele PCB-assemblage is net zozeer een digitale onderneming als een fysieke.Digitale draad“een naadloze stroom van gegevens van het ontwerp tot het eindproduct, die controle, traceerbaarheid en optimalisatie mogelijk maakt.Productie-uitvoeringssysteemHet MES ontvangt de klantenGerber-dossiers, BOM-dossiers, Pick-and-Place-dossiers en assemblage tekeningenHet programmeert de stencil printer, de pick-and-place machines en de reflow oven en volgt de status van elk paneel of bord in realtime.het beheer van werkzaamheden in uitvoering en het rangschikken van bestellingenBelangrijker nog, het handhaaftcomponentverificatie; scanners bij elk station bevestigen dat de spoel- of band-ID overeenkomt met het in het programma gevraagde onderdeel, waardoor catastrofale misbouw wordt voorkomen. Traceerbaarheidis een niet-onderhandelbare vereiste in industrieën zoals automotive (IATF 16949), medische (ISO 13485), en luchtvaart.een barcode of Data Matrix code) op elk paneel of zelfs op een afzonderlijk bord, kan het MES eenvolledige stamboomDit gegevenslogboek omvat: de partijcodes van elk gebruikte onderdeel (tot aan de weerstandsrol), de instellingen van het stensil en de printer, de ID van het reflowprofiel, de resultaten van elke inspectie (SPI, AOI, AXI),en de exploitant van elk stationIn het geval van een veldfalen of terugroepen, maakt dit een nauwkeurige oorzaaksanalyse en gerichte containment mogelijk, waardoor het probleem mogelijk wordt geïsoleerd naar een specifiek componentlot of -verschuiving,in plaats van een hele productie te herinneren. De kracht van deze gegevens gaat verder dan de traceerbaarheidprocesoptimalisatie en voorspellende analyse. Gegevens van SPI en AOI worden geaggregeerd voor statistische procescontrole (SPC).proactieve aanpassing mogelijk maken. Machine data (vibratie, temperatuur, onderhoudslogs) kunnen worden gevoed in voorspellende onderhoudsmodellen, dienstplanning voordat een storing uitval veroorzaakt.Deze digitale infrastructuur maakt geavanceerde productie-paradigma's mogelijk zoalsproductie met een hoog vermengingspercentage in kleine hoeveelheden (HMLV)Met snel wisselbare gereedschappen en software-gesteunde installaties kan een assemblagelijn in enkele minuten overschakelen van het bouwen van een complexe industriële controller naar een medische sensor, met alle programma's, BOMs,en inspectiecriteria die automatisch uit het MES worden geladenDeze digitale ruggengraat transformeert een contractfabrikant van een eenvoudige service voor het vullen van platen in een intelligente productiepartner die een integraal onderdeel is van de toeleveringsketen van de klant.

.gtr-container-abc789 { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 16px; max-width: 100%; box-sizing: border-box; } .gtr-container-abc789-section-title { font-size: 18px; font-weight: bold; margin-bottom: 20px; color: #0056b3; text-align: left; } .gtr-container-abc789-subsection-title { font-size: 16px; font-weight: bold; margin-top: 25px; margin-bottom: 15px; color: #0056b3; text-align: left; } .gtr-container-abc789-paragraph { font-size: 14px; margin-bottom: 16px; text-align: left !important; word-break: normal; overflow-wrap: normal; } .gtr-container-abc789 strong { color: #0056b3; } @media (min-width: 768px) { .gtr-container-abc789 { padding: 24px 40px; max-width: 960px; margin: 0 auto; } .gtr-container-abc789-section-title { font-size: 22px; margin-bottom: 30px; } .gtr-container-abc789-subsection-title { font-size: 18px; margin-top: 35px; margin-bottom: 20px; } .gtr-container-abc789-paragraph { font-size: 14px; margin-bottom: 20px; } } Productbetrouwbaarheid en foutanalyse Protocolen voor betrouwbaarheidstests Voor elektronische producten bestemd voor kritieke toepassingenHet bewijs van betrouwbaarheid is even belangrijk als het bewijs van functionaliteit.. Professionele PCB-assemblage diensten integreren rigoureuzeBetrouwbaarheidstestenprotocollen om jarenlange exploitatie binnen een gecomprimeerd tijdsbestek te simuleren en latente defecten te detecteren.Environmental Stress Screening (ESS)De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van het onderzoek.Temperatuurcyclus(bijv. -40°C tot +125°C voor automobiel) om vermoeidheid te veroorzaken door CTE-mismatch, enHoogtemperatuurgebruiksduur (HTOL)om de uitvalmechanismen zoals electromigratie te versnellen.Vibratie- en mechanische schoktesthet simuleren van transport- en bedrijfsspanningen, het testen van de integriteit van soldeerverbindingen, grote onderdelen en aansluitingen. Elektrische betrouwbaarheidstests Elektrische testsde betrouwbaarheid gaat verder dan de fundamentele functionele controles.Zeer versnelde levensduurtest (HALT)de montage over de voorgeschreven grenzen heen duwt in een gestapelde spanningsmodus (combinatie van temperatuur, trillingen en krachtcyclussen) om operationele en vernietigingsgrenzen te vinden,het verstrekken van waardevolle gegevens voor ontwerpmarges.Inbrandingstestende installatie gedurende een langere periode bij verhoogde temperatuur moet worden gebruikt (bijv.168 uur bij maximale nominale temperatuur) om mislukkingen in de vroege levensfase (zuigelingensterfte) in verband met slechte vervaardiging of marginale onderdelen te voorkomen, zodat alleen stabiele eenheden worden verzonden. Foutenanalyse (FA) Wanneer er onvermijdelijk storingen optreden tijdens testen of in het veld,Foutenanalyse (FA)Dit is een onderzoek in meerdere stappen.niet-destructieve analyseHet is de bedoeling dat de in de verpakking vervatte materialen worden gecontroleerd door middel van visuele inspectie met krachtige microscopen, röntgenfoto's en C-modus scanning acoustische microscopie (C-SAM) om delaminatie of scheuren in de verpakking te detecteren.destructieve technieken.Transversale sectieHet gaat erom dat het gebrekkige gebied in hars wordt gepot, vervolgens wordt geslepen en gepolijst om een microscopisch beeld van het soldeersnoer of de interne structuur te onthullen, waardoor scheuren, holtes kunnen worden gecontroleerd,of intermetalen overgroei.Scanning Electron Microscopy (SEM)metEnergieverscheurende röntgenspectroscopie (EDS)Het doel is om de storing te traceren tot aan de oorsprong of het om een ontwerpfoute gaat.een onderdeeldefectDe bevindingen van FA worden rechtstreeks teruggevonden in het ontwerp, de selectie van onderdelen en de controle van het assemblageproces.het creëren van een goede kringloop van continue kwaliteitsverbetering en verbeterde productbetrouwbaarheid.

.gtr-container-a7b2c9 { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 16px; max-width: 100%; box-sizing: border-box; } .gtr-container-a7b2c9-content { max-width: 800px; margin: 0 auto; } .gtr-container-a7b2c9-heading { font-size: 18px; font-weight: bold; margin-bottom: 20px; color: #0056b3; text-align: center; } .gtr-container-a7b2c9 p { font-size: 14px; margin-bottom: 16px; text-align: left !important; word-break: normal; overflow-wrap: normal; } .gtr-container-a7b2c9 p:last-child { margin-bottom: 0; } .gtr-container-a7b2c9 strong { color: #0056b3; font-weight: bold; } @media (min-width: 768px) { .gtr-container-a7b2c9 { padding: 24px; } .gtr-container-a7b2c9-heading { font-size: 20px; margin-bottom: 25px; } .gtr-container-a7b2c9 p { font-size: 15px; } } Nieuwe Product Introductie & Prototyping in PCB-assemblage Nieuwe Product Introductie en prototyping in kleine volumes vertegenwoordigen een afzonderlijk en cruciaal aspect van professionele PCB-assemblage, met prioriteiten die sterk verschillen van massaproductie. Hier wegen snelheid, flexibiliteit en technische ondersteuning zwaarder dan pure kosten per eenheid. Het assemblageproces voor prototypes is vaak afhankelijk van handmatige of semi-geautomatiseerde processen. Soldeerpasta kan worden gedoseerd via een spuit of aangebracht met een handmatige sjabloon. Componentplaatsing gebeurt vaak met de hand of met een pick-and-place machine op de werkbank, waarbij snelle installatie prioriteit heeft boven razendsnelle snelheid. Reflow kan plaatsvinden in een kleine batchoven of zelfs met een professioneel hetelucht rework station. Deze hands-on aanpak maakt directe feedback en snelle iteratie mogelijk; een componentwaarde kan worden gewijzigd, een oriëntatie gecorrigeerd of een last-minute Engineering Change Order (ECO) binnen enkele uren worden opgenomen. Het professioneel beheer van NPI-assemblage is een discipline op zich. Design for Manufacturability (DFM) review in dit stadium is wellicht impactvoller dan later in de productie. Een ervaren assemblagepartner analyseert de prototype Gerber, BOM en assemblage tekeningen om potentiële problemen te signaleren: componenten met slechte beschikbaarheid of dreigende veroudering, footprints die niet overeenkomen met de aanbevelingen van de fabrikant, thermische ontlastingsproblemen op pads, of een gebrek aan fiducials en tooling gaten. Deze feedbackloop is van onschatbare waarde en transformeert een louter functioneel ontwerp in een produceerbaar ontwerp. Component sourcing voor prototypes is ook een uitdaging, vaak vereist het de aanschaf van kleine hoeveelheden van distributeurs tegen een premie, en het beheren van de talloze alternatieven, substituties en „erste artikel" inspecties. Testen en Debuggen zijn de centrale activiteiten van prototype assemblage. In tegenstelling tot de productie, waar het doel is om een test te doorstaan, is het doel hier om te ontdekken waarom een bord faalt. Dit vereist diepgaande technische expertise. Geassembleerde borden ondergaan rigoureuze power-on testing, in-circuit testing (ICT) met vliegende probes, en functionele validatie. Wanneer er fouten optreden—of het nu gaat om kortsluitingen, open verbindingen of functionele bugs—gebruiken bekwame technici een reeks tools: microscopen, multimeters, oscilloscopen en warmtebeeldcamera's om de oorzaak te diagnosticeren. De problemen kunnen assemblagegerelateerd zijn (soldeerbruggen, omgekeerde diodes), ontwerpgerelateerd (signaalintegriteitsproblemen, stroomsequencingfouten) of componentgerelateerd (nep of niet-gespecificeerde onderdelen). De documentatie en communicatie van deze bevindingen terug naar het ontwerpteam zijn wat een prototype build verandert in een succesvolle opstap naar volumeproductie, waardoor het project wordt ontdaan van risico's voordat er aanzienlijk kapitaal wordt geïnvesteerd in tooling en inventaris.

.gtr-container-k9m2p7 { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 16px; max-width: 100%; box-sizing: border-box; border: none !important; } .gtr-container-k9m2p7 p { font-size: 14px; margin-bottom: 1em; text-align: left !important; word-break: normal; overflow-wrap: normal; } .gtr-container-k9m2p7 .gtr-key-topic-k9m2p7 strong { font-size: 18px; font-weight: bold; display: inline; } .gtr-container-k9m2p7 strong { font-weight: bold; } @media (min-width: 768px) { .gtr-container-k9m2p7 { padding: 24px; max-width: 960px; margin: 0 auto; } } Een voltooide en geteste PCB-assemblage is vaak geen eindproduct; het is een kernmodule die beschermd en geïntegreerd moet worden in de uiteindelijke werkomgeving.Conformele coating is een dunne polymeerfilm (meestal 25-250µm) die op de PCBA wordt aangebracht om deze te beschermen tegen omgevingsrisico's zoals vocht, stof, chemicaliën en schimmelgroei. De keuze van de coatingchemie—Acryl (gemakkelijk te herwerken), Siliconen (flexibel, hoge temperatuur), Urethaan (slijtvast) of Paryleen (dampafgezet, zonder gaatjes)—wordt bepaald door de vereisten van de toepassing. Professionele applicatiemethoden omvatten selectief spuiten (met behulp van geprogrammeerde robotarmen om connectoren en testpunten af te dekken), dompelen, of borstelen. Belangrijke procescontroles omvatten voorreiniging om hechting te garanderen, viscositeitscontrole van het coatingmateriaal en nauwkeurige uitharding (UV of thermisch) om de gewenste diëlektrische en beschermende eigenschappen te bereiken zonder de componenten te beschadigen. Voor meer veeleisende omgevingen met hoge trillingen, mechanische schokken of volledige onderdompeling, wordt potting of inkapseling gebruikt. Dit houdt in dat een behuizing of dam rond de assemblage wordt gevuld met een vloeibare hars (epoxy, polyurethaan of siliconen) die vervolgens uithardt tot een vast beschermend blok. Potting biedt superieure mechanische ondersteuning, warmteafvoer (indien gevuld met thermisch geleidende verbindingen) en volledige afdichting tegen de omgeving. De technische uitdagingen zijn aanzienlijk: het beheersen van exotherme warmte tijdens het uitharden voor grote volumes, het selecteren van een materiaal met een geschikte CTE om componenten niet te belasten, en het ontwerpen voor repareerbaarheid (vaak worden gepotte assemblages als niet-repareerbaar beschouwd). Thermische interface materialen (TIM's), zoals gels of pads, zijn een gerelateerde klasse die specifiek wordt gebruikt om de warmteoverdracht van componenten met hoog vermogen naar koellichamen te verbeteren. De laatste stap is mechanische integratie en eindmontage. Dit omvat de precieze montage van de PCBA in de behuizing, het aansluiten ervan via board-to-board connectoren, flexkabels (FFC/FPC), of draadbundels. De installatie van extra mechanische onderdelen—koellichamen (vaak bevestigd met thermisch geleidende lijmen of clips), afschermingsblikken, knoppen, en displays—moet worden uitgevoerd met ESD-bewustzijn en de juiste koppelcontrole. Trekontlasting voor kabels en connectoren is cruciaal voor de betrouwbaarheid op lange termijn. Deze fase vervaagt de grenzen tussen elektronische en mechanische assemblage, en vereist workflows die de juiste volgorde van bewerkingen garanderen, de verificatie van alle verbindingen en een uiteindelijke geïntegreerde systeemtest. Hier wordt het elektronische “brein” een afgewerkt, functioneel product dat klaar is voor implementatie in de echte wereld.

/* Unieke klasse voor inkapseling */ .gtr-container-pcb-insp-a7f3e9 { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 16px; box-sizing: border-box; max-width: 100%; overflow-x: hidden; } .gtr-container-pcb-insp-a7f3e9 .gtr-title { font-size: 18px; font-weight: bold; margin-bottom: 24px; text-align: center; color: #0056b3; /* Een professioneel blauw voor titels */ } .gtr-container-pcb-insp-a7f3e9 .gtr-section { margin-bottom: 24px; padding: 16px; border: 1px solid #e0e0e0; /* Subtiele rand voor secties */ border-radius: 4px; background-color: #f9f9f9; /* Lichte achtergrond voor secties */ } .gtr-container-pcb-insp-a7f3e9 .gtr-section-title { font-size: 18px; font-weight: bold; margin-top: 0; margin-bottom: 16px; color: #0056b3; border-bottom: 2px solid #0056b3; /* Onderstreping voor sectietitels */ padding-bottom: 8px; } .gtr-container-pcb-insp-a7f3e9 p { font-size: 14px; margin-top: 0; margin-bottom: 16px; text-align: left !important; /* Linksuitlijning afdwingen */ } .gtr-container-pcb-insp-a7f3e9 strong { color: #0056b3; /* Markeer sterke tekst met de merkkleur */ font-weight: bold; } /* Responsieve aanpassingen voor PC */ @media (min-width: 768px) { .gtr-container-pcb-insp-a7f3e9 { padding: 32px; max-width: 960px; /* Maximale breedte voor betere leesbaarheid op grotere schermen */ margin: 0 auto; /* Centreer de component */ } .gtr-container-pcb-insp-a7f3e9 .gtr-title { font-size: 24px; margin-bottom: 32px; } .gtr-container-pcb-insp-a7f3e9 .gtr-section { padding: 24px; margin-bottom: 32px; } .gtr-container-pcb-insp-a7f3e9 .gtr-section-title { font-size: 20px; margin-bottom: 20px; } .gtr-container-pcb-insp-a7f3e9 p { font-size: 14px; margin-bottom: 20px; } } Geautomatiseerde PCB-inspectiesystemen Solder Paste Inspection (SPI) In PCB-assemblage met hoge volumes en hoge betrouwbaarheid is menselijke visuele inspectie niet in staat om de benodigde snelheid, consistentie en objectiviteit te bereiken. Dit heeft geleid tot de adoptie van geavanceerde geautomatiseerde inspectiesystemen, die fungeren als de onpartijdige, onvermoeibare bewakers van kwaliteit in kritieke stadia.Solder Paste Inspection (SPI) is de eerste verdedigingslinie, die direct na het sjabloondrukken plaatsvindt. Met behulp van laser triangulatie of 3D optische projectie meten SPI-systemen het volume, de hoogte, het oppervlak en de uitlijning van elke soldeerpasta-afzetting. Door afdrukfouten op te sporen—bruggen, onvoldoende pasta, scooping—voordat componenten worden geplaatst, voorkomt SPI kostbare herbewerking en is het een hoeksteen van procesbeheersing. Statistische procesbeheersing (SPC)-gegevens van SPI worden gebruikt om het sjabloonontwerp, de printerinstellingen en de paste-verwerking te verfijnen, waardoor de lus op het afdrukproces wordt gesloten. Automated Optical Inspection (AOI) Na het reflow solderen staat Automated Optical Inspection (AOI) centraal. Uitgerust met camera's met hoge resolutie en meerdere verlichtingsschema's (kleuren, hoeken), verifiëren AOI-systemen de aanwezigheid, polariteit, waarde (via OCR) en plaatsingsnauwkeurigheid van componenten. Cruciaal is dat ze soldeerverbindingen inspecteren. Door algoritmische analyse van hoe licht reflecteert van de meniscus van een verbinding, kan AOI een reeks defecten detecteren: tombstoning, bruggen, onvoldoende soldeer, overmatig soldeer en verkeerd uitgelijnde of opgetilde componenten. Moderne AOI-systemen gebruiken golden board comparison of design rule checking algoritmen. Hun effectiviteit hangt sterk af van programmering: het creëren van robuuste inspectievensters, het instellen van geschikte toleranties en het trainen van het systeem om acceptabele procesvariatie te onderscheiden van echte defecten, dit alles terwijl valse meldingen die de productiestroom verstoren, worden geminimaliseerd. Automated X-ray Inspection (AXI) Voor het inspecteren van wat optiek niet kan zien, is Automated X-ray Inspection (AXI) onmisbaar. Dit is de primaire tool voor het verifiëren van de integriteit van soldeerverbindingen onder componenten zoals Ball Grid Arrays (BGA's), Chip-Scale Packages (CSP's) en QFN's. AXI genereert een 2D- of computed tomography (CT) 3D-beeld op basis van de differentiële absorptie van röntgenstralen door materialen. Het kan voids detecteren in soldeerkogels of -verbindingen, head-in-pillow defecten (waarbij de BGA-kogel en de pasta niet samensmelten), bruggen onder de component en onvoldoende soldeer. Voor complexe dubbelzijdige of gestapelde assemblages is het vermogen van AXI om door lagen heen te kijken ongeëvenaard. Het professioneel beheer van deze inspectietechnologieën omvat niet alleen hun werking, maar ook de intelligente integratie van hun gegevens. Het koppelen van SPI-, AOI- en AXI-gegevens voor een enkel serienummer van een printplaat biedt een complete productiegeschiedenis, waardoor echte root-cause-analyse mogelijk wordt en continue verbetering in het assemblageproces wordt gestimuleerd, waardoor uiteindelijk wordt gewaarborgd dat latente defecten worden opgespoord voordat het product het veld bereikt.

.gtr-container-solder-7f3d9a { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 20px; max-width: 100%; box-sizing: border-box; overflow-wrap: break-word; } .gtr-container-solder-7f3d9a p { font-size: 14px; margin-bottom: 16px; text-align: left !important; line-height: 1.6; } .gtr-container-solder-7f3d9a strong { font-weight: bold; } .gtr-container-solder-7f3d9a .gtr-title { font-size: 18px; font-weight: bold; margin-bottom: 24px; color: #0056b3; /* A professional blue for titles */ text-align: left; } .gtr-container-solder-7f3d9a .gtr-subtitle { font-size: 16px; font-weight: bold; margin-top: 24px; margin-bottom: 16px; color: #007bff; /* A slightly lighter blue for subtitles */ text-align: left; } @media (min-width: 768px) { .gtr-container-solder-7f3d9a { padding: 30px; max-width: 960px; /* Limit width for better readability on larger screens */ margin: 0 auto; /* Center the component */ } .gtr-container-solder-7f3d9a .gtr-title { font-size: 20px; } .gtr-container-solder-7f3d9a .gtr-subtitle { font-size: 18px; } } Geavanceerde soldeerprocessen in PCB-assemblage Herstelsoldering voor SMT-onderdelen Soldering is het metallurgische proces dat permanente elektrische en mechanische verbindingen creëert in PCB-assemblage.het evenwicht tussen de thermische behoeften van de soldeerlegering en de overlevingsgrens van componenten en ondergronden.Terugvloeiend solderenvoor SMT-componenten wordt beheerst door deTerugstroomprofiel, een tijdtemperatuurcurve met verschillende fasen.Voorverwarming/rampDe verwarmingsfase brengt de gehele montage gelijkmatig omhoog om thermische schok te voorkomen.Zwemmen/wonenDe kritieke fase zorgt ervoor dat grotere onderdelen thermisch in evenwicht komen en activeert de stroom, waardoor oxiden van pads en onderdelen worden verwijderd.Terugstroom/piekDe eerste fase smelt de soldeerlegering (bijv. ~ 217°C voor SAC305), waardoor het nat worden en intermetalen verbindingen (IMC) ontstaan op de interfaces van het pad en de componenten.Koelingde verbinding verstevigt; een gecontroleerde, voldoende steile koelsnelheid bevordert een fijnkorrelige soldeermicrostructuur voor een betere mechanische sterkte. Het creëren van het optimale profiel is een empirische wetenschap.en het bord zelf om de werkelijke thermische ervaring in kaart te brengenHet doel is ervoor te zorgen dat alle gewrichten op het bord voldoende tijd doorbrengen boven de Liquidus-temperatuur (Time Above Liquidus - TAL), typisch 60-90 seconden.zonder de maximale temperatuur van het meest gevoelige onderdeel te overschrijdenDe voornaamste redenen zijn dat het gebruik van loodvrije verwerkingsmiddelen, met hun hogere temperaturen, de uitdagingen zoalsDelaminatie van PCB's,component popcorn(vochtgeïnduceerd kraken in plastic IC-verpakkingen) enovermatige intermetalen groei, waardoor gewrichten broos kunnen worden.Stikstof (N2)In de reflowoven wordt vaak gebruikgemaakt van een inerte atmosfeer om de oxidatie te verminderen, het natmaken te verbeteren en een iets lagere piektemperatuur of een breder procesvenster mogelijk te maken. Wave soldering en selectief solderen voor doorgattechnologie Voor door-gat technologiecomponenten:GolfsolderingHet is de eerste keer dat de plaat in de gesmolten soldeer wordt gesmolten.toepassing van de vloeistoffase, eenvoorverhittingHet is de eerste fase om de stroom te activeren en thermische schok te voorkomen en vervolgens contact te maken met de soldeergolf.temperatuur van de soldeerpot(typisch 250-260°C voor loodvrij),snelheid van het vervoerband,golfhoogte, encontacttijdHet ontwerp van de pallet of drager die wordt gebruikt om SMT-componenten aan de bovenkant te beschermen, is van cruciaal belang.Selectief solderen, met behulp van een miniatuur soldeerpot en spuitstuk, is de professionele oplossing geworden voor mixtechnologische platen of dichte door-geplaceerd solderen zonder invloed op nabijgelegen SMT-onderdelenIn alle gevallen is een voortdurende controle van de chemie van de soldeerpot (om afval en koperverontreiniging te controleren) en de thermische profielen essentieel voor de procescontrole, om te zorgen voor een consistente,betrouwbare soldeersluitingen die de ruggengraat vormen van de elektrische integriteit van de montage.

.gtr-container-smt789 { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 16px; box-sizing: border-box; } .gtr-container-smt789 .gtr-section { margin-bottom: 24px; } .gtr-container-smt789 p { font-size: 14px; margin: 0 0 1em 0; text-align: left !important; } .gtr-container-smt789 strong.gtr-key-feature { font-size: 18px; font-weight: bold; color: #0056b3; } @media (min-width: 768px) { .gtr-container-smt789 { max-width: 960px; margin: 0 auto; padding: 24px; } } Het hart van moderne PCB-assemblage met hoge volumes ligt in de Surface Mount Technology (SMT) plaatsingsmachine, een hoogtepunt van mechatronische engineering. De huidige snelle chip shooters kunnen meer dan 200.000 componenten per uur plaatsen, terwijl flexibele plaatsingscellen grote, ongebruikelijke of delicate componenten aankunnen. Deze snelheid en flexibiliteit worden mogelijk gemaakt door verschillende sleuteltechnologieën.Hoge-resolutie Vision Systems zijn de ogen van de machine. Naar boven gerichte camera's kalibreren de fiducials van de printplaat en corrigeren eventuele paneelrek of verkeerde uitlijning. Naar beneden gerichte camera's, vaak met meerdere lichtinvalshoeken (coaxiaal, zijdelings, achtergrondverlichting), inspecteren elke component vóór plaatsing. Ze meten de vlakheid van de pinnen, controleren de polariteitsmarkeringen en lokaliseren nauwkeurig het geometrische middelpunt van de component voor correctie, een proces dat cruciaal is voor fijnmazige Quad Flat Packages (QFP's) of micro-BGA's. HetMotion Control System is de spieren en zenuwen van de machine. Lineaire motoren, hoogwaardige kogelomloopspindels en geavanceerde servoaandrijvingen maken snelle, jittervrije acceleratie en deceleratie mogelijk om cyclustijden te minimaliseren en tegelijkertijd de plaatsingsnauwkeurigheid te behouden, vaak binnen ±25µm (1 mil) of beter. Om dit te bereiken, gebruiken machineskalibratie- en compensatie-algoritmen die rekening houden met thermische drift, mechanische slijtage en niet-lineariteiten in het bewegingssysteem.Feeder Technology is de toeleveringsketen. Tape-and-reel feeders domineren, maar trays, sticks en bulk feeders zijn ook geïntegreerd. Intelligente feeders communiceren met de machine om de aanwezigheid en het type component te bevestigen, waardoor verkeerde picks worden voorkomen. Voor de kleinste componenten (0201, 01005) worden elektrostatische ontlading (ESD)-controle en de integriteit van de mondstukvacuüm van het grootste belang om verlies of verkeerde oriëntatie te voorkomen. De professionele uitdagingen bij SMT-plaatsing zijn veelzijdig.Programmering en optimalisatie omvatten meer dan het sequentiëren van plaatsingen; het vereist intelligente feeder-toewijzing om de kopbeweging te minimaliseren, het balanceren van de werklast over meerdere plaatsingskoppen en het sequentiëren om botsingen te voorkomen.Procescontrole voor fijnmazige en grote componenten presenteert afzonderlijke problemen. Fijnmazige IC's vereisen nauwkeurige controle van het soldeerpasta volume en plaatsing om bruggen te voorkomen. Grote, zware componenten zoals connectoren of elektrolytische condensatoren vereisen zorgvuldige plaatsingskracht- en snelheidsinstellingen om schade aan de printplaat of het barsten van keramische substraten te voorkomen.Het hanteren van heterogene assemblages—het mengen van kleine passieven, fijnmazige IC's, ongebruikelijke connectoren en misschien perspassing componenten op dezelfde printplaat—vereist een hybride plaatsingsstrategie, vaak met behulp van een combinatie van snelle machines en zeer flexibele, precisie plaatsingscellen. Meesterschap van deze technologieën en uitdagingen is wat basis printplaatvulling onderscheidt van professionele, hoogwaardige assemblageproductie.
