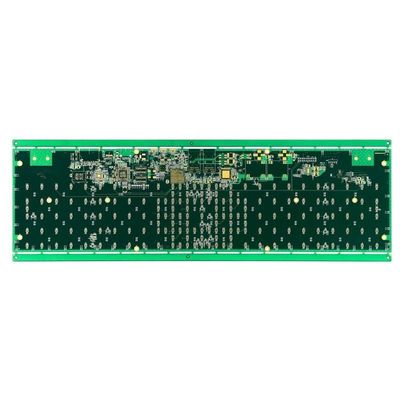

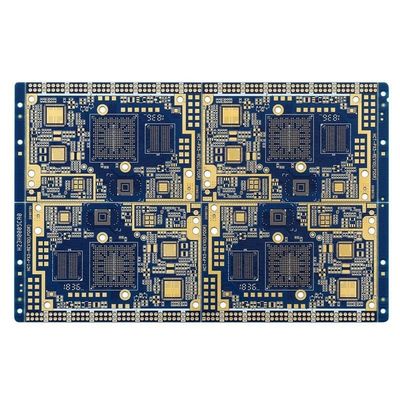

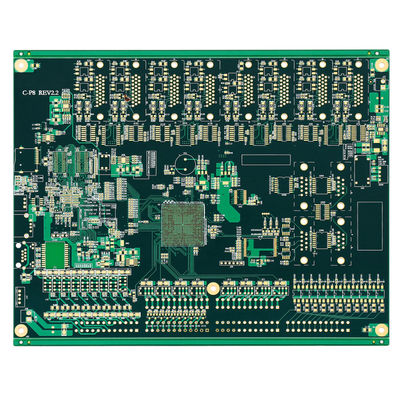

.gtr-container-pcbinfo789 { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 16px; max-width: 100%; box-sizing: border-box; } .gtr-container-pcbinfo789 .gtr-section-pcbinfo789 { margin-bottom: 24px; } .gtr-container-pcbinfo789 .gtr-section-title-pcbinfo789 { display: block; font-size: 18px; font-weight: bold; margin-bottom: 12px; color: #0056b3; text-align: left; } .gtr-container-pcbinfo789 .gtr-paragraph-pcbinfo789 { font-size: 14px; margin-bottom: 16px; text-align: left; line-height: 1.6; color: #333; } .gtr-container-pcbinfo789 .gtr-paragraph-pcbinfo789:last-child { margin-bottom: 0; } .gtr-container-pcbinfo789 strong { font-weight: bold; color: #0056b3; } @media (min-width: 768px) { .gtr-container-pcbinfo789 { padding: 32px; max-width: 960px; margin: 0 auto; } .gtr-container-pcbinfo789 .gtr-section-pcbinfo789 { margin-bottom: 32px; } .gtr-container-pcbinfo789 .gtr-section-title-pcbinfo789 { font-size: 20px; margin-bottom: 16px; } .gtr-container-pcbinfo789 .gtr-paragraph-pcbinfo789 { font-size: 14px; margin-bottom: 18px; } } Technische Standards und Einhaltung gesetzlicher Vorschriften Die professionelle Leiterplattenbestückung, insbesondere für Produkte mit globalen Märkten, erfordert die strikte Einhaltung eines komplexen Netzes von technischen Standards und Einhaltung gesetzlicher Vorschriften. Diese Standards definieren die Mindestanforderungen an Verarbeitung, Qualität und Materialsicherheit. Der grundlegende Standard ist IPC-A-610, „Akzeptanz elektronischer Baugruppen“. Dieser visuell reichhaltige Standard ist die universelle Sprache der Qualität und definiert präzise, was eine Lötstelle, Bauteilplatzierung und Sauberkeit der Klasse 1 (allgemeine Elektronik), Klasse 2 (spezielle Serviceelektronik) oder Klasse 3 (hohe Zuverlässigkeit, z. B. Luft- und Raumfahrt, Lebenserhaltung) ausmacht. Sein Schwesterstandard, IPC-J-STD-001, legt die Anforderungen an Lötmaterialien, -methoden und die Zertifizierung der Bediener fest. Die Einhaltung wird durch zertifizierte IPC-Trainer im Personal und regelmäßige Bedienerzertifizierung nachgewiesen. Material- und Umweltverträglichkeit Material- und Umweltverträglichkeit ist ein kritischer, gesetzlich vorgeschriebener Aspekt. Die Restriction of Hazardous Substances (RoHS) Richtlinie verbietet oder beschränkt Blei, Quecksilber, Cadmium und bestimmte Flammschutzmittel und treibt die weltweite Einführung bleifreier Lote voran. Die Registration, Evaluation, Authorisation and Restriction of Chemicals (REACH) Verordnung fügt weitere Stoffkontrollen hinzu. Für Elektronikhersteller erfordert dies ein sorgfältiges Lieferkettenmanagement, um Konformitätserklärungen und Materialdeklarationen für jede verwendete Komponente und jedes verwendete Material zu erhalten und zu archivieren. Waste Electrical and Electronic Equipment (WEEE) Richtlinien regeln das Recycling am Ende der Lebensdauer. In bestimmten Sektoren gelten zusätzliche Vorschriften: UL-Zertifizierung für Sicherheit in den USA, IEC-Standards international und strenge ISO 13485 Qualitätsmanagement für Medizinprodukte. Lieferkettenstrategie Schließlich ist die Lieferkettenstrategie für die Montage eine hochkarätige professionelle Disziplin. Sie geht weit über den Einkauf von Komponenten hinaus. Sie beinhaltet strategische Beschaffung zur Minderung von Einzelquellenrisiken, Obsoleszenzmanagement zur Prognose und Neukonstruktion von Teilen am Ende ihrer Lebensdauer sowie Bestandsstrategie (z. B. Vendor Managed Inventory oder Konsignationslager), um das Betriebskapital zu optimieren. In einer Zeit häufiger geopolitischer und logistischer Störungen ist die Resilienz der Lieferkette von größter Bedeutung. Dies kann Dual-Sourcing von Schlüsselkomponenten, die Aufrechterhaltung von Sicherheitsbeständen kritischer Teile und die Qualifizierung alternativer Komponenten oder Zweitlieferanten umfassen. Die Fähigkeit des Montagepartners, sich in dieser Landschaft zurechtzufinden – Design for Supply Chain Beratung frühzeitig in der Entwicklung, transparente Transparenz über die Verfügbarkeit und Lieferzeiten von Komponenten und solide Business-Continuity-Pläne – ist ein wichtiges Unterscheidungsmerkmal. In der modernen Welt ist die Qualität der montierten Leiterplatte untrennbar mit der Ausgereiftheit der Einhaltung von Standards und des Lieferkettenmanagements verbunden, die ihrer Herstellung zugrunde liegen.

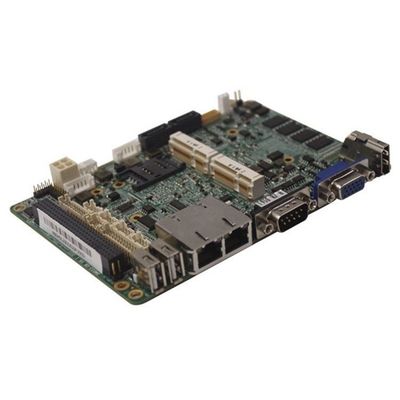

.gtr-container-f7h2k9 { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 16px; box-sizing: border-box; max-width: 100%; overflow-x: hidden; } .gtr-container-f7h2k9 p { font-size: 14px; margin-bottom: 1em; text-align: left !important; word-break: normal; overflow-wrap: normal; } .gtr-container-f7h2k9 p:last-child { margin-bottom: 0; } .gtr-container-f7h2k9 strong { font-weight: bold; color: #0056b3; /* A subtle blue for emphasis, common in industrial UIs */ } @media (min-width: 768px) { .gtr-container-f7h2k9 { padding: 24px 32px; } .gtr-container-f7h2k9 p { margin-bottom: 1.2em; } } Die heutige professionelle PCB-Montage ist ebenso ein digitales wie ein physisches Unterfangen.Digitale Schnur ein nahtloser Datenfluss vom Entwurf bis zum fertigen Produkt, der Kontrolle, Rückverfolgbarkeit und Optimierung ermöglicht.FertigungsausführungssystemDas MES empfängt die KundenGerber-Dateien, BOM, Pick-and-Place-Dateien und MontagezeichnungenEs programmiert den Schablonschreiber, die Pick-and-Place-Maschinen und den Reflow-Ofen.Verwaltung der laufenden Arbeiten und Priorisierung von AufträgenEs ist entscheidend, dass esPrüfung der Bauteile; Scanner an jeder Station bestätigen, dass die Rolle oder das Band mit der im Programm geforderten Komponente übereinstimmt, was katastrophale Fehlkonstruktionen verhindert. Rückverfolgbarkeitist eine nicht verhandelbare Anforderung in Industriezweigen wie Automobil (IATF 16949), Medizin (ISO 13485), und Luftfahrt. Der digitale Thread macht dies möglich.ein Barcode oder ein Data Matrix Code) auf jedes Panel oder sogar einzelne Platten, kann das MES einevollständige GenealogieDieses Datenprotokoll enthält: die Loscodes jeder verwendeten Komponente (bis hin zur Widerstandsspirale), die Einstellungen von Schablonen und Druckern, die ID des Rückflussprofils, die Ergebnisse jeder Inspektion (SPI, AOI, AXI),und der Betreiber an jeder StationIm Falle eines Feldfehlers oder Rückrufs ermöglicht dies eine genaue Analyse der Ursache und eine gezielte Eindämmung, die das Problem möglicherweise auf ein bestimmtes Komponenten-Lot oder -Schicht isoliert.Anstatt einen ganzen Produktionslauf zurückzurufen. Die Wirksamkeit dieser Daten geht über die Rückverfolgbarkeit hinaus.Prozessoptimierung und prädiktive Analyse. Daten von SPI und AOI werden für die statistische Prozesskontrolle (SPC) aggregiert.proaktive Anpassung ermöglicht. Maschinendaten (Vibration, Temperatur, Wartungsprotokolle) können in vorausschauende Wartungsmodelle eingegliedert werden, um den Service zu planen, bevor ein Ausfall Ausfallzeiten verursacht.Diese digitale Infrastruktur ermöglicht fortschrittliche Fertigungsmodelle wieProduktion mit hohem Mischvolumen (HMLV)Mit schnellen Werkzeugwechseln und softwaregesteuerten Aufbauten kann eine Montagelinie in wenigen Minuten von einem komplexen industriellen Controller zu einem medizinischen Sensor wechseln, mit allen Programmen, BOMs,und Kontrollkriterien, die automatisch aus dem MES geladen werdenDieses digitale Rückgrat verwandelt einen Vertragshersteller von einem einfachen Kartonfülldienst in einen intelligenten Produktionspartner, der integraler Bestandteil der Lieferkette des Kunden ist.

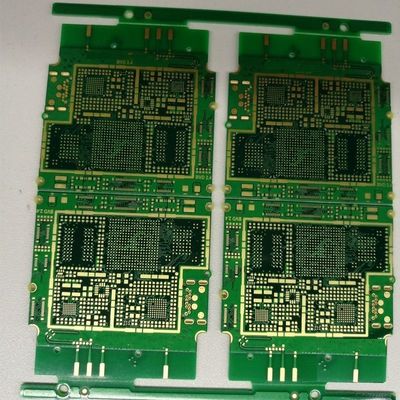

.gtr-container-abc789 { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 16px; max-width: 100%; box-sizing: border-box; } .gtr-container-abc789-section-title { font-size: 18px; font-weight: bold; margin-bottom: 20px; color: #0056b3; text-align: left; } .gtr-container-abc789-subsection-title { font-size: 16px; font-weight: bold; margin-top: 25px; margin-bottom: 15px; color: #0056b3; text-align: left; } .gtr-container-abc789-paragraph { font-size: 14px; margin-bottom: 16px; text-align: left !important; word-break: normal; overflow-wrap: normal; } .gtr-container-abc789 strong { color: #0056b3; } @media (min-width: 768px) { .gtr-container-abc789 { padding: 24px 40px; max-width: 960px; margin: 0 auto; } .gtr-container-abc789-section-title { font-size: 22px; margin-bottom: 30px; } .gtr-container-abc789-subsection-title { font-size: 18px; margin-top: 35px; margin-bottom: 20px; } .gtr-container-abc789-paragraph { font-size: 14px; margin-bottom: 20px; } } Produktzuverlässigkeit und Ausfallanalyse Zuverlässigkeitsprüfprotokolle Für elektronische Produkte für kritische AnwendungenBei der Erstellung von Produkten, die in der Praxis in der Industrie kontrolliert werden, ist der Nachweis der Zuverlässigkeit genauso wichtig wie der Nachweis der Funktionalität.. Professionelle PCB-Assemblierungsdienste integrieren strengeZuverlässigkeitsprüfungProtokolle zur Simulation von Betriebsjahren innerhalb eines komprimierten Zeitrahmens und zur Aufdeckung latenter Defekte.Umweltbelastungsscreening (ESS)Unterlagen versammelt zu Extremen, einschließlichTemperaturzyklus(z. B. -40°C bis +125°C für den Automobilbereich) zur Erregung von Müdigkeit durch CTE-Missmatch undBetriebsdauer bei hohen Temperaturen (HTOL)Wir haben eine Reihe von Maßnahmen ergriffen, um die Ausfallmechanismen wie die Elektromigration zu beschleunigen.Vibrations- und mechanische StoßprüfungSimulation von Transport- und Betriebsbelastungen, Prüfung der Integrität von Lötverbindungen, großen Bauteilbefestigungen und Steckverbinder. Elektrische Zuverlässigkeitsprüfung Elektrische Prüfungfür die Zuverlässigkeit geht über grundlegende Funktionsprüfungen hinaus.Hoch beschleunigte Lebensdauerprüfung (HALT)drückt die Baugruppe in einer Stufenbelastung über ihre festgelegten Grenzen hinaus (Temperatur-, Vibrations- und Leistungskreislaufkombination), um Betriebs- und Zerstörungsgrenzen zu finden,Bereitstellung wertvoller Daten für die Entwurfsmargen.Verbrennungsprüfungdie Montage längerzeitig bei erhöhter Temperatur betrieben wird (z. B.168 Stunden bei maximaler Nenntemperatur) zu frühen Ausfällen im Leben (Kindersterblichkeit) im Zusammenhang mit schlechter Verarbeitung oder marginalen Komponenten, um sicherzustellen, dass nur stabile Einheiten versendet werden. Ausfallanalyse (FA) Wenn während der Prüfung oder im Feld unweigerlich Fehler auftreten,Ausfallanalyse (FA)Das ist eine mehrstufige Untersuchung.Nichtzerstörende Analyse: visuelle Untersuchung mit Hochleistungsmikroskopen, Röntgenbildgebung und C-Modus-Scan-Akustikmikroskopie (C-SAM) zur Feststellung von Delamination oder Rissen im Inneren der Verpackungen.Zerstörungstechniken.QuerschnittDas Fehlgebiet wird mit Harz verputzt, dann geschliffen und poliert, um eine mikroskopische Sicht auf das Lötgewinde oder die innere Struktur zu ergeben, so dass Risse, Hohlräume untersucht werden können,oder intermetallisches Überwachstum.Elektronenmikroskopie (SEM)mitEnergie-dispersive Röntgenspektroskopie (EDS)Das Ziel ist es, den Fehler bis zu seinem Ursprung zurückzuverfolgen, ob es sich um einen Konstruktionsfehler handelt,ein BauteildefektDie Ergebnisse der FA werden direkt in die Konstruktion, die Komponentenwahl und die Montageprozesssteuerung eingebracht.Schaffung eines guten Kreislaufs der kontinuierlichen Qualitätsverbesserung und der verbesserten Produktzuverlässigkeit.

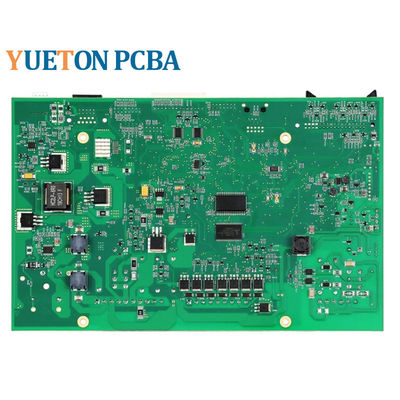

.gtr-container-a7b2c9 { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 16px; max-width: 100%; box-sizing: border-box; } .gtr-container-a7b2c9-content { max-width: 800px; margin: 0 auto; } .gtr-container-a7b2c9-heading { font-size: 18px; font-weight: bold; margin-bottom: 20px; color: #0056b3; text-align: center; } .gtr-container-a7b2c9 p { font-size: 14px; margin-bottom: 16px; text-align: left !important; word-break: normal; overflow-wrap: normal; } .gtr-container-a7b2c9 p:last-child { margin-bottom: 0; } .gtr-container-a7b2c9 strong { color: #0056b3; font-weight: bold; } @media (min-width: 768px) { .gtr-container-a7b2c9 { padding: 24px; } .gtr-container-a7b2c9-heading { font-size: 20px; margin-bottom: 25px; } .gtr-container-a7b2c9 p { font-size: 15px; } } Neue Produkteinführung und Prototyping in der PCB-Bautechnik Die Einführung neuer Produkte und die Prototypenfertigung in geringer Stückzahl stellen eine unterschiedliche und kritische Facette der professionellen PCB-Montage dar, deren Prioritäten sich stark von der Massenproduktion unterscheiden.Geschwindigkeit, Flexibilität und technische UnterstützungDer Montageprozeß für Prototypen beruht häufig aufmanuelle oder halbautomatische Verfahren. Lötpaste kann über eine Spritze ausgegeben oder mit einem manuellen Schablone aufgetragen werden.Schnelle Einrichtung vor Blaseschnelligkeit. Der Rückfluss kann in einem kleinen Batch-Ofen oder sogar bei einer professionellen Warmluft-Wiederaufbereitungsanlage erfolgen. Dieser praktische Ansatz ermöglicht sofortiges Feedback und schnelle Iteration;ein Komponentenwert geändert werden kann, eine Korrektur der Ausrichtung oder eine Last-Minute Engineering Change Order (ECO), die innerhalb weniger Stunden eingeführt wird. Das professionelle Management der NPI-Versammlung ist eine Disziplin an sich.Überprüfung der Konstruktion für die Herstellbarkeit (DFM)Ein erfahrener Montagepartner analysiert den Prototyp Gerber, die Baugrundschrift und die Montagezeichnungen, um mögliche Probleme aufzudecken:Komponenten mit schlechter Verfügbarkeit oder drohender Veraltung, Fußabdrücke, die nicht mit den Herstellerempfehlungen übereinstimmen, Probleme mit der Wärmeentlastung von Pads oder Mangel an Fiduzialen und Werkzeuglöchern.Umwandlung eines rein funktionalen Designs in ein herstellbares.Beschaffung von KomponentenDies ist auch für Prototypen eine Herausforderung, da häufig die Beschaffung von kleinen Mengen bei Händlern zu einem hohen Preis erforderlich ist und die unzählige Vielfalt an Ersatzteilen, Ersatzteilen,und "Erste Artikel" -Kontrollen. Testen und DebuggenIm Gegensatz zur Fertigung, bei der das Ziel darin besteht, einen Test zu bestehen, ist es hier das Ziel,Finde heraus, warum ein Brett versagt.- Dies erfordert eine umfassende technische Expertise.Prüfung beim Einschalten,In-Circuit-Tests (ICT) mit fliegenden Sonden, undFunktionale ValidierungBei Ausfällen, ob Kurzschlüsse, offene Verbindungen oder Funktionsfehler, verwenden qualifizierte Techniker eine Reihe von Werkzeugen:Mikroskope, Multimeter, Oszilloskope und WärmebildgeräteDie Probleme können montagebezogen (Schweißbrücken, umgekehrte Dioden), konstruktionsbezogen (Signalintegritätsprobleme, Fehler bei der Stromsequenzierung) sein.oder Bauteilbezogen (Fälschung oder Ausfall von Spezifikationen)Die Dokumentation und Kommunikation dieser Erkenntnisse an das Konstruktionsteam ist es, was einen Prototypenbau zu einem erfolgreichen Sprungbrett zur Serienproduktion macht.Risikovermeidung des Projekts, bevor erhebliches Kapital für Werkzeuge und Inventar bereitgestellt wird.

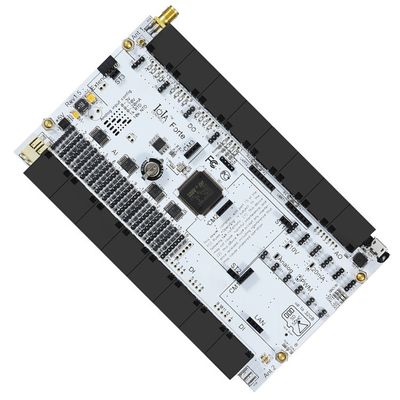

.gtr-container-k9m2p7 { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 16px; max-width: 100%; box-sizing: border-box; border: none !important; } .gtr-container-k9m2p7 p { font-size: 14px; margin-bottom: 1em; text-align: left !important; word-break: normal; overflow-wrap: normal; } .gtr-container-k9m2p7 .gtr-key-topic-k9m2p7 strong { font-size: 18px; font-weight: bold; display: inline; } .gtr-container-k9m2p7 strong { font-weight: bold; } @media (min-width: 768px) { .gtr-container-k9m2p7 { padding: 24px; max-width: 960px; margin: 0 auto; } } Eine fertiggestellte und getestete Leiterplattenbaugruppe ist oft kein Endprodukt; sie ist ein Kernmodul, das geschützt und in seine endgültige Betriebsumgebung integriert werden muss.Conformal Coating ist ein dünner Polymerfilm (typischerweise 25-250 µm), der auf die PCBA aufgetragen wird, um sie vor Umwelteinflüssen wie Feuchtigkeit, Staub, Chemikalien und Pilzbefall zu schützen. Die Wahl der Beschichtungschemie—Acryl (einfache Nachbearbeitung), Silikon (flexibel, hochtemperaturbeständig), Urethan (abriebfest) oder Parylen (dampfabgeschieden, nadelfrei)—wird durch die Anforderungen der Anwendung bestimmt. Professionelle Anwendungsverfahren umfassen selektives Sprühen (unter Verwendung programmierter Roboterarme zum Abdecken von Steckern und Testpunkten), Tauchen oder Bürsten. Wichtige Prozesskontrollen umfassen die Vorreinigung zur Gewährleistung der Haftung, die Viskositätskontrolle des Beschichtungsmaterials und das präzise Aushärten (UV oder thermisch), um die gewünschten dielektrischen und Schutzeigenschaften zu erzielen, ohne die Komponenten zu beschädigen. Für rauhere Umgebungen mit hoher Vibration, mechanischer Stoßbelastung oder vollständigem Eintauchen wird Vergießen oder Einkapseln eingesetzt. Dies beinhaltet das Füllen eines Gehäuses oder einer Dammanordnung um die Baugruppe mit einem flüssigen Harz (Epoxidharz, Polyurethan oder Silikon), das dann aushärtet und einen festen Schutzblock bildet. Das Vergießen bietet überlegene mechanische Unterstützung, Wärmeableitung (wenn mit wärmeleitfähigen Verbindungen gefüllt) und vollständige Abdichtung gegen Umwelteinflüsse. Die technischen Herausforderungen sind erheblich: das Management von exothermer Wärme während des Aushärtens für große Volumina, die Auswahl eines Materials mit einem geeigneten CTE (Wärmeausdehnungskoeffizienten), um eine Belastung der Komponenten zu vermeiden, und die Konstruktion für Reparierbarkeit (oft werden vergossene Baugruppen als nicht reparierbar betrachtet). Wärmeleitmaterialien (TIMs), wie Gele oder Pads, sind eine verwandte Klasse, die speziell zur Verbesserung der Wärmeübertragung von Hochleistungskomponenten zu Kühlkörpern verwendet wird. Der letzte Schritt ist Mechanische Integration und Endmontage. Dies beinhaltet die präzise Montage der PCBA in ihrem Gehäuse, die Verbindung über Board-to-Board-Steckverbinder, Flexkabel (FFC/FPC) oder Kabelbäume. Die Installation von mechanischen Zusatzteilen—Kühlkörper (oft mit wärmeleitfähigen Klebstoffen oder Clips befestigt), Abschirmdosen, Tasten und Displays—muss mit ESD-Bewusstsein und korrekter Drehmomentkontrolle durchgeführt werden. Zugentlastung für Kabel und Steckverbinder ist entscheidend für die langfristige Zuverlässigkeit. Diese Phase verwischt die Grenzen zwischen elektronischer und mechanischer Montage und erfordert Arbeitsabläufe, die die korrekte Reihenfolge der Operationen, die Überprüfung aller Verbindungen und einen abschließenden integrierten Systemtest gewährleisten. Hier wird das elektronische “Gehirn” zu einem fertigen, funktionsfähigen Produkt, das für den Einsatz in der realen Welt bereit ist.

/* Unique class for encapsulation */ .gtr-container-pcb-insp-a7f3e9 { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 16px; box-sizing: border-box; max-width: 100%; overflow-x: hidden; } .gtr-container-pcb-insp-a7f3e9 .gtr-title { font-size: 18px; font-weight: bold; margin-bottom: 24px; text-align: center; color: #0056b3; /* A professional blue for titles */ } .gtr-container-pcb-insp-a7f3e9 .gtr-section { margin-bottom: 24px; padding: 16px; border: 1px solid #e0e0e0; /* Subtle border for sections */ border-radius: 4px; background-color: #f9f9f9; /* Light background for sections */ } .gtr-container-pcb-insp-a7f3e9 .gtr-section-title { font-size: 18px; font-weight: bold; margin-top: 0; margin-bottom: 16px; color: #0056b3; border-bottom: 2px solid #0056b3; /* Underline for section titles */ padding-bottom: 8px; } .gtr-container-pcb-insp-a7f3e9 p { font-size: 14px; margin-top: 0; margin-bottom: 16px; text-align: left !important; /* Enforce left alignment */ } .gtr-container-pcb-insp-a7f3e9 strong { color: #0056b3; /* Highlight strong text with the brand color */ font-weight: bold; } /* Responsive adjustments for PC */ @media (min-width: 768px) { .gtr-container-pcb-insp-a7f3e9 { padding: 32px; max-width: 960px; /* Max width for better readability on larger screens */ margin: 0 auto; /* Center the component */ } .gtr-container-pcb-insp-a7f3e9 .gtr-title { font-size: 24px; margin-bottom: 32px; } .gtr-container-pcb-insp-a7f3e9 .gtr-section { padding: 24px; margin-bottom: 32px; } .gtr-container-pcb-insp-a7f3e9 .gtr-section-title { font-size: 20px; margin-bottom: 20px; } .gtr-container-pcb-insp-a7f3e9 p { font-size: 14px; margin-bottom: 20px; } } Automatisierte PCB-Inspektionssysteme Inspektion der Lötpaste (SPI) Bei PCB-Bauwerkzeugen mit hohem Volumen und hoher Zuverlässigkeit ist die menschliche visuelle Inspektion nicht in der Lage, die erforderliche Geschwindigkeit, Konsistenz und Objektivität zu erreichen.Dies hat zur Einführung von ausgeklügelten automatisierten Inspektionssystemen geführt., die in kritischen Phasen als unparteiische, unermüdliche Qualitätswächter fungieren.Inspektion der Lötpaste (SPI)Das SPI-System misst mit Hilfe der Laser-Triangulation oder der 3D-optischen Projektion dieVolumen, Höhe, Fläche und AusrichtungDurch das Aufspüren von Druckfehlern, Brücken, unzureichender Paste und dem Abspülen vor dem Platzieren von Bauteilen verhindert SPI kostspielige Nachbearbeitungen und ist ein Eckpfeiler der Prozesssteuerung.Die Daten der statistischen Prozesskontrolle (SPC) aus dem SPI werden zur Feinabstimmung des Schablonenentwurfs verwendet., Druckereinstellungen und Passhandling, wodurch die Schleife des Druckprozesses geschlossen wird. Automatisierte optische Inspektion (AOI) Nach dem RückflusslötenAutomatisierte optische Inspektion (AOI)mit hochauflösenden Kameras und mehreren Beleuchtungsmodellen (Farben, Winkel) ausgestattet, überprüfen AOI-Systeme das Vorhandensein, die Polarität, den Wert (über OCR),und Anordnungsgenauigkeit der BauteileDurch eine algorithmische Analyse, wie Licht vom Meniskus eines Gelenks reflektiert wird, kann AOI eine Reihe von Defekten erkennen:Grabsteine, Brücken, unzureichendes Lötwerk, übermäßiges Lötwerk und fehlerhafte oder angehobene Bauteile. Moderne AOI-Systeme verwendenVergleiche mit dem goldenen BrettoderPrüfung der KonstruktionsregelDie Effizienz hängt in hohem Maße von der Programmierung ab.und Ausbildung des Systems, um akzeptable Prozessvariationen von tatsächlichen Defekten zu unterscheiden, und dabei die falschen Anrufe minimieren, die den Produktionsfluss stören. Automatisierte Röntgenuntersuchung (AXI) Für die Inspektion dessen, was die Optik nicht sehen kann,Automatisierte Röntgenuntersuchung (AXI)Dies ist das wichtigste Werkzeug zur Prüfung der Integrität von Lötverbindungen unter Bauteilen wieBall-Grid-Arrays (BGAs), Chip-Scale-Pakete (CSPs) und QFNs. AXI erzeugt ein 2D- oder Computertomographie (CT) 3D-Bild basierend auf der Differenzabsorption von Röntgenstrahlen durch Materialien.Hohlraummit einer Breite von mehr als 20 mm,Kopf-in-KissenMängel (wenn sich BGA-Kugel und Paste nicht verschmelzen)Überbrückungunter dem Bauteil undnicht ausreichend LötmittelBei komplexen doppelseitigen oder gestapelten Baugruppen ist die Fähigkeit von AXI, durch Schichten zu sehen, unübertroffen.Aber die intelligente Integration ihrer DatenDie Verknüpfung von SPI-, AOI- und AXI-Daten für eine einzelne Platine liefert eine vollständige Herstellungsgeschichte.Ermöglicht eine echte Analyse der Ursachen und fördert die kontinuierliche Verbesserung des Montageprozesses, so daß letztendlich latente Mängel erkannt werden, bevor das Produkt das Feld erreicht.

.gtr-container-solder-7f3d9a { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 20px; max-width: 100%; box-sizing: border-box; overflow-wrap: break-word; } .gtr-container-solder-7f3d9a p { font-size: 14px; margin-bottom: 16px; text-align: left !important; line-height: 1.6; } .gtr-container-solder-7f3d9a strong { font-weight: bold; } .gtr-container-solder-7f3d9a .gtr-title { font-size: 18px; font-weight: bold; margin-bottom: 24px; color: #0056b3; /* A professional blue for titles */ text-align: left; } .gtr-container-solder-7f3d9a .gtr-subtitle { font-size: 16px; font-weight: bold; margin-top: 24px; margin-bottom: 16px; color: #007bff; /* A slightly lighter blue for subtitles */ text-align: left; } @media (min-width: 768px) { .gtr-container-solder-7f3d9a { padding: 30px; max-width: 960px; /* Limit width for better readability on larger screens */ margin: 0 auto; /* Center the component */ } .gtr-container-solder-7f3d9a .gtr-title { font-size: 20px; } .gtr-container-solder-7f3d9a .gtr-subtitle { font-size: 18px; } } Fortgeschrittene Lötverfahren in der PCB-Montage Rückflusslöten für SMT-Komponenten Das Lötwerk ist der metallurgische Prozess, der in der PCB-Bauart dauerhafte elektrische und mechanische Verbindungen schafft.Ausgleich der thermischen Anforderungen der Lötlegierung mit den Überlebensgrenzen von Bauteilen und Substraten.Rücklauflötenfür SMT-Komponenten unterliegtRückflussprofil, eine Zeit-Temperatur-Kurve mit unterschiedlichen Phasen.Vorwärmung/RampenDie Schmelzfläche wird durch die Schmelzfläche der Fläche verringert, so daß die gesamte Anlage gleichmäßig aufsteigt, um einen thermischen Schock zu vermeiden.Einweichen/WohnenDie kritische Phase ermöglicht es größeren Bauteilen, sich thermisch auszubalancieren und aktiviert den Fluss, wodurch Oxide von Pads und Komponentenenden entfernt werden.Rückfluss/PeakDie Schmelzphase schmilzt die Lötlegierung (z. B. bei ~ 217°C für SAC305), wodurch die Benetzung und die Bildung von intermetallischen Verbindungen (IMC) an den Schnittstellen zwischen Pad und Bauteil ermöglicht wird.KühlungDie Schweißfasen verhärten das Gelenk; eine kontrollierte, ausreichend steile Kühlgeschwindigkeit fördert eine feinkörnige Lötmikrostruktur für eine bessere mechanische Festigkeit. Die Schaffung des optimalen Profils ist eine empirische Wissenschaft, die Thermoelemente an Repräsentationsplatten an großen thermischen Massenkomponenten, kleinen Komponenten,und der Platte selbst, um die tatsächliche thermische Erfahrung zu erfassenDas Ziel ist es, sicherzustellen, daß alle Gelenke auf dem Brett ausreichend Zeit über der Liquidus­Temperatur (Time Above Liquidus - TAL) verbringen, typischerweise 60-90 Sekunden.ohne dabei die Höchsttemperatur des empfindlichsten Bauteils zu überschreitenDie Bleifreie Verarbeitung mit ihren höheren Temperaturen verschärft Herausforderungen wiePCB-Delamination,Komponenten aus Popcorn(Feuchtigkeitsauslösendes Rissen in Kunststoff-IC-Verpackungen) undübermäßiges intermetallisches Wachstum, was die Gelenke zerbrechlich machen kann.Stickstoff (N2)In der Rückfluss-Öfen wird häufig eine inerte Atmosphäre verwendet, um die Oxidation zu reduzieren, die Befeuchtung zu verbessern und geringfügig niedrigere Spitzentemperaturen oder ein breiteres Prozessfenster zu ermöglichen. Wellenlöten und selektives Löten für die Durchlöchertechnologie für durchläufige Technologie-KomponentenWellenlötenHier wird die Platte über eine stehende Welle geschmolzener Lötung geleitet.Anwendung von FlussStufe, einVorwärmenSchlüsselparameter sind:Temperatur der Lötkanne(normalerweise 250-260°C bei bleifreiem),Drehzahl des Förderers,Wellenhöhe, undKontaktzeitDie Konstruktion der Palette oder des Trägers, der zur Abschirmung von SMT-Komponenten auf der Oberseite verwendet wird, ist entscheidend.Selektives Löten, mit einem Miniaturlödertopf und einer Düse, ist zur professionellen Lösung für gemischte Technologieplatten oder dichte Durchlöcher geworden, die präzise,Lokalisierte Lötung ohne Beeinträchtigung nahegelegener SMT-KomponentenIn allen Fällen ist eine kontinuierliche Überwachung der Chemie der Lötkanne (zur Bekämpfung von Schrott und Kupferkontamination) und der thermischen Profile für die Prozesskontrolle unerlässlich, um eine einheitlicheZuverlässige Lötverbindungen, die das Rückgrat der elektrischen Integrität der Baugruppe bilden.

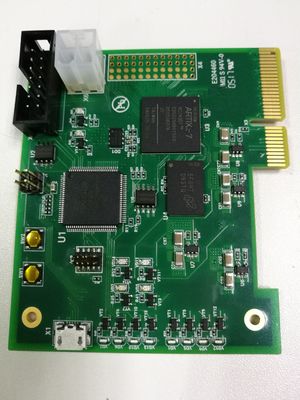

.gtr-container-smt789 { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 16px; box-sizing: border-box; } .gtr-container-smt789 .gtr-section { margin-bottom: 24px; } .gtr-container-smt789 p { font-size: 14px; margin: 0 0 1em 0; text-align: left !important; } .gtr-container-smt789 strong.gtr-key-feature { font-size: 18px; font-weight: bold; color: #0056b3; } @media (min-width: 768px) { .gtr-container-smt789 { max-width: 960px; margin: 0 auto; padding: 24px; } } Das Herzstück der modernen Leiterplattenbestückung in großen Stückzahlen ist die Bestückungsmaschine für die Oberflächenmontagetechnik, ein Höhepunkt der mechatronischen Ingenieurskunst. Heutige Hochgeschwindigkeits-Chip-Shooter können über 200.000 Bauteile pro Stunde platzieren, während flexible Bestückungszellen große, unkonventionelle oder empfindliche Bauteile handhaben. Diese Geschwindigkeit und Flexibilität wird durch mehrere Schlüsseltechnologien ermöglicht.Hochauflösende Visionssysteme sind die Augen der Maschine. Nach oben gerichtete Kameras kalibrieren die Fiducials der Platine und korrigieren so etwaige Platinenverformungen oder Fehlausrichtungen. Nach unten gerichtete Kameras, oft mit mehreren Beleuchtungswinkeln (koaxial, seitlich, Hintergrundbeleuchtung), inspizieren jedes Bauteil vor der Platzierung. Sie messen die Planarität der Anschlüsse, überprüfen die Polaritätsmarkierungen und lokalisieren präzise den geometrischen Mittelpunkt des Bauteils zur Korrektur, ein Prozess, der für Fine-Pitch Quad Flat Packages (QFPs) oder Micro-BGAs entscheidend ist. Das Bewegungssteuerungssystem ist die Muskeln und Nerven der Maschine. Linearmotoren, hochpräzise Kugelgewindetriebe und fortschrittliche Servoantriebe ermöglichen eine schnelle, ruckfreie Beschleunigung und Verzögerung, um die Zykluszeiten zu minimieren und gleichzeitig die Platzierungsgenauigkeit zu erhalten, oft innerhalb von ±25 µm (1 mil) oder besser. Um dies zu erreichen, verwenden Maschinen Kalibrierungs- und Kompensationsalgorithmen, die thermische Drift, mechanischen Verschleiß und Nichtlinearitäten im Bewegungssystem berücksichtigen.Zuführtechnik ist die Lieferkette. Band-und-Rollen-Zuführungen dominieren, aber auch Trays, Stäbe und Schüttgut-Zuführungen sind integriert. Intelligente Zuführungen kommunizieren mit der Maschine, um die Anwesenheit und den Typ der Bauteile zu bestätigen und Fehlaufnahmen zu verhindern. Für die kleinsten Bauteile (0201, 01005) sind die Kontrolle elektrostatischer Entladung (ESD) und die Unversehrtheit der Düsenvakuum von größter Bedeutung, um Verluste oder Fehlausrichtungen zu vermeiden. Die beruflichen Herausforderungen bei der SMT-Bestückung sind vielfältig. Programmierung und Optimierung beinhalten mehr als die Sequenzierung von Platzierungen; es erfordert eine intelligente Zuweisung der Zuführungen, um die Kopfwege zu minimieren, die Arbeitsauslastung auf mehrere Bestückungsköpfe zu verteilen und die Sequenzierung, um Kollisionen zu vermeiden. Prozesskontrolle für Fine-Pitch- und große Bauteile stellt unterschiedliche Probleme dar. Fine-Pitch-ICs erfordern eine präzise Kontrolle des Lotpastenvolumens und eine präzise Platzierung, um Brückenbildung zu vermeiden. Große, schwere Bauteile wie Steckverbinder oder Elektrolytkondensatoren erfordern sorgfältige Einstellungen für Platzierungskraft und -geschwindigkeit, um eine Beschädigung der Platine oder ein Reißen der Keramiksubstrate zu vermeiden. Handhabung heterogener Baugruppen—die Mischung aus winzigen passiven Bauelementen, Fine-Pitch-ICs, unkonventionellen Steckverbindern und möglicherweise Einpressbauteilen auf derselben Platine—erfordert eine hybride Platzierungsstrategie, oft unter Verwendung einer Kombination aus Hochgeschwindigkeitsmaschinen und hochflexiblen, präzisen Platzierungszellen. Die Beherrschung dieser Technologien und Herausforderungen unterscheidet die einfache Bestückung von der professionellen, ertragreichen Fertigung von Baugruppen.
