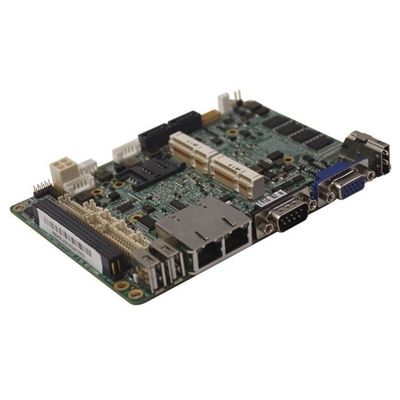

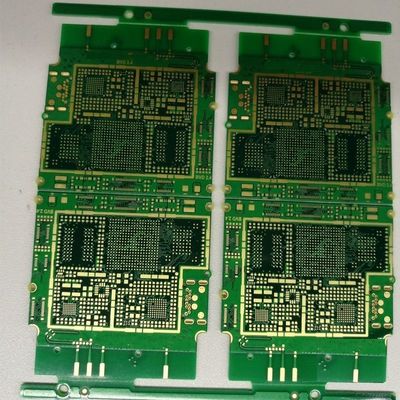

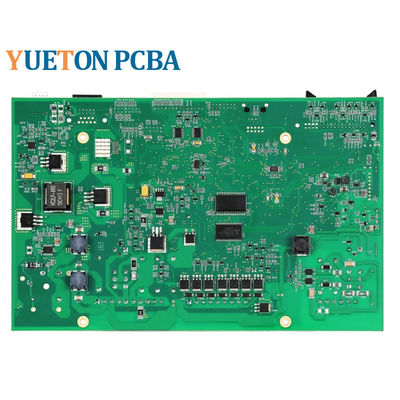

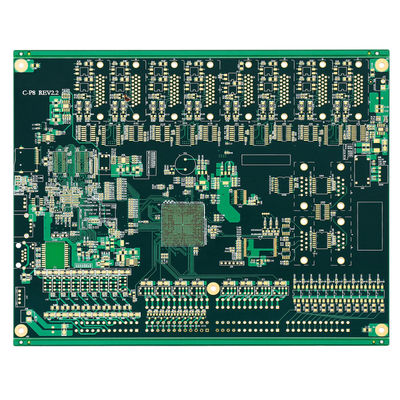

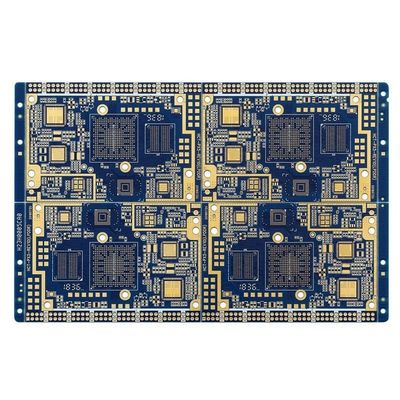

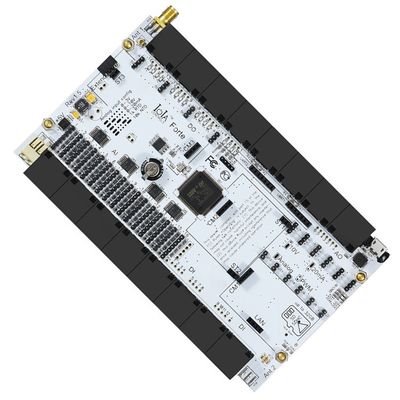

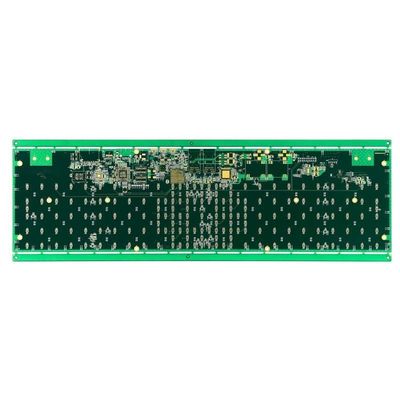

Produits supérieurs

.gtr-container-pcbinfo789 { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 16px; max-width: 100%; box-sizing: border-box; } .gtr-container-pcbinfo789 .gtr-section-pcbinfo789 { margin-bottom: 24px; } .gtr-container-pcbinfo789 .gtr-section-title-pcbinfo789 { display: block; font-size: 18px; font-weight: bold; margin-bottom: 12px; color: #0056b3; text-align: left; } .gtr-container-pcbinfo789 .gtr-paragraph-pcbinfo789 { font-size: 14px; margin-bottom: 16px; text-align: left; line-height: 1.6; color: #333; } .gtr-container-pcbinfo789 .gtr-paragraph-pcbinfo789:last-child { margin-bottom: 0; } .gtr-container-pcbinfo789 strong { font-weight: bold; color: #0056b3; } @media (min-width: 768px) { .gtr-container-pcbinfo789 { padding: 32px; max-width: 960px; margin: 0 auto; } .gtr-container-pcbinfo789 .gtr-section-pcbinfo789 { margin-bottom: 32px; } .gtr-container-pcbinfo789 .gtr-section-title-pcbinfo789 { font-size: 20px; margin-bottom: 16px; } .gtr-container-pcbinfo789 .gtr-paragraph-pcbinfo789 { font-size: 14px; margin-bottom: 18px; } } Normes techniques et conformité réglementaire L'engagement dans l'assemblage professionnel de PCB, en particulier pour les produits avec des marchés mondiaux, nécessite un adhésion rigoureuse à un réseau complexe denormes techniques et conformité réglementaireCes normes définissent les niveaux minimaux acceptables de fabrication, de qualité et de sécurité des matériaux.Le nombre d'équipements utilisésCette norme est le langage universel de la qualité, définissant précisément ce qui constitue une classe 1 (électronique générale),Classe 2 (électronique de service dédiée), ou de classe 3 (haute fiabilité, par exemple, aérospatiale, support de vie) joint de soudure, emplacement des composants et propreté.Le nombre d'heures de travail est déterminé en fonction de la période de travail.La conformité est démontrée par des formateurs IPC certifiés sur le personnel et une certification régulière de l'opérateur. Conformité matérielle et environnementale Conformité matérielle et environnementaleLa mise en œuvre de ces mesures est essentielle et légalement obligatoire.Restriction des substances dangereuses (RoHS)La directive interdit ou restreint le plomb, le mercure, le cadmium et certains retardateurs de flamme, ce qui conduit à l'adoption mondiale de soudures sans plomb.Enregistrement, évaluation, autorisation et restriction des produits chimiques (REACH)La réglementation ajoute d'autres contrôles des substances.Déclarations de conformitéetDéclarations matériellespour chaque composant et chaque matériau utilisé.Déchets d'équipements électriques et électroniques (DEEE)Les directives régissent le recyclage en fin de vie.Certification ULpour la sécurité aux États-Unis,Normes CEILes États membres doivent respecter les normes internationalesISO 13485 Gestion de la qualitépour les dispositifs médicaux. Stratégie de la chaîne d'approvisionnement Enfin, leStratégie de la chaîne d'approvisionnementL'assemblage est une discipline professionnelle à enjeux élevés qui dépasse largement l'achat de composants.l'approvisionnement stratégiquepour atténuer les risques d'une seule source,gestion de l'obsolescencepour prévoir et redessiner les pièces en fin de vie, etstratégie d'inventaireDans une ère de perturbations géopolitiques et logistiques fréquentes, les investissements dans les infrastructures de production et de distribution sont en train d'augmenter.la résilience de la chaîne d'approvisionnementIl peut s'agir de:double sourceles composants clés, le maintienstock de sécuritéLe partenaire d'assemblage a la capacité de naviguer dans ce paysage, en fournissant desConception de la chaîne d'approvisionnementLa mise en place d'un système de conseil précoce, d'une visibilité transparente sur la disponibilité des composants et les délais de réalisation et d'un plan de continuité des activités robuste constitue un facteur de différenciation clé.la qualité du panneau assemblé est inextricablement liée à la sophistication des normes, à la conformité et à la gestion de la chaîne d'approvisionnement qui sous-tendent sa production..

.gtr-container-f7h2k9 { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 16px; box-sizing: border-box; max-width: 100%; overflow-x: hidden; } .gtr-container-f7h2k9 p { font-size: 14px; margin-bottom: 1em; text-align: left !important; word-break: normal; overflow-wrap: normal; } .gtr-container-f7h2k9 p:last-child { margin-bottom: 0; } .gtr-container-f7h2k9 strong { font-weight: bold; color: #0056b3; /* A subtle blue for emphasis, common in industrial UIs */ } @media (min-width: 768px) { .gtr-container-f7h2k9 { padding: 24px 32px; } .gtr-container-f7h2k9 p { margin-bottom: 1.2em; } } L'assemblage de circuits imprimés professionnels contemporains est autant une entreprise numérique qu'une entreprise physique.Fil numérique- un flux continu de données, de la conception au produit fini, permettant le contrôle, la traçabilité et l'optimisation.Système d'exécution de fabricationLe MES reçoit les clientsFichiers Gerber, BOM, fichiers Pick-and-Place et dessins d'assemblageIl programme l'imprimante à pochoirs, les machines à choisir et à placer, et le four à reflux.gérer les travaux en cours et hiérarchiser les commandesIl est essentiel qu'ilvérification des composants; les scanners de chaque station confirment que l'identifiant de bobine ou de bande correspond au composant requis dans le programme, évitant ainsi les erreurs de construction catastrophiques. Traçabilitéest une exigence non négociable dans des industries comme l'automobile (IATF 16949), médicale (ISO 13485), et aérospatiale.un code-barres ou un code Data Matrix) à chaque panneau ou même à chaque tableau, le MES peut enregistrer ungénéalogie complèteCe journal de données comprend: les codes de lot de chaque composant utilisé (jusqu'à la bobine de résistance), les paramètres du pochoir et de l'imprimante, l'identifiant du profil de reflux, les résultats de chaque inspection (SPI, AOI, AXI),et l'opérateur de chaque stationEn cas de défaillance ou de rappel, cela permet une analyse précise des causes profondes et un confinement ciblé, isolant potentiellement le problème à un lot ou à un changement de composant spécifique,plutôt que de rappeler une série de production entière. Le pouvoir de ces données va au-delà de la traçabilitéoptimisation des processus et analyse prédictiveLes données de SPI et AOI sont agrégées pour le contrôle statistique des processus (SPC).permettant un ajustement proactifLes données de la machine (vibration, température, journaux d'entretien) peuvent être utilisées dans des modèles de maintenance prédictifs, en planifiant le service avant qu'une panne ne cause des temps d'arrêt.Cette infrastructure numérique permet des paradigmes de fabrication avancés commeproduction à faible volume et à haute teneur en mélanges (HMLV)Avec des outils à changement rapide et des configurations basées sur des logiciels, une chaîne de montage peut passer de la construction d'un contrôleur industriel complexe à un capteur médical en quelques minutes, avec tous les programmes, les BOM,et critères d'inspection chargés automatiquement à partir du MESCette colonne vertébrale numérique transforme un fabricant contractuel d'un simple service de remplissage de carton en un partenaire de fabrication intelligent intégré à la chaîne d'approvisionnement du client.

.gtr-container-abc789 { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 16px; max-width: 100%; box-sizing: border-box; } .gtr-container-abc789-section-title { font-size: 18px; font-weight: bold; margin-bottom: 20px; color: #0056b3; text-align: left; } .gtr-container-abc789-subsection-title { font-size: 16px; font-weight: bold; margin-top: 25px; margin-bottom: 15px; color: #0056b3; text-align: left; } .gtr-container-abc789-paragraph { font-size: 14px; margin-bottom: 16px; text-align: left !important; word-break: normal; overflow-wrap: normal; } .gtr-container-abc789 strong { color: #0056b3; } @media (min-width: 768px) { .gtr-container-abc789 { padding: 24px 40px; max-width: 960px; margin: 0 auto; } .gtr-container-abc789-section-title { font-size: 22px; margin-bottom: 30px; } .gtr-container-abc789-subsection-title { font-size: 18px; margin-top: 35px; margin-bottom: 20px; } .gtr-container-abc789-paragraph { font-size: 14px; margin-bottom: 20px; } } Fiabilité des produits et analyse des défaillances Protocoles de tests de fiabilité Pour les produits électroniques destinés à des applications critiques — dispositifs médicaux, systèmes automobiles, aérospatiaux ou contrôles industriels — démontrer la fiabilité est aussi important que démontrer la fonctionnalité. Les services professionnels d'assemblage de circuits imprimés intègrent des Tests de fiabilité rigoureux pour simuler des années de fonctionnement dans un laps de temps comprimé et révéler les défauts latents.Le criblage des contraintes environnementales (ESS) soumet les assemblages à des extrêmes, notamment des Cycles thermiques (par exemple, -40 °C à +125 °C pour l'automobile) pour induire la fatigue due au désaccord de CTE, et Durée de vie en fonctionnement à haute température (HTOL) pour accélérer les mécanismes de défaillance comme l'électromigration.Les tests de vibration et de choc mécanique simulent les contraintes de transport et de fonctionnement, testant l'intégrité des joints de soudure, des fixations de grands composants et des connecteurs. Tests électriques pour la fiabilité Les tests électriques pour la fiabilité vont au-delà des vérifications fonctionnelles de base.Les tests de durée de vie fortement accélérés (HALT) poussent l'assemblage au-delà de ses limites spécifiées de manière progressive (combinant température, vibrations et cycles d'alimentation) pour trouver les limites de fonctionnement et de destruction, fournissant des données précieuses pour les marges de conception.Le test de rodage Lorsque des défaillances surviennent inévitablement lors des tests ou sur le terrain, l' Analyse des défaillances (AD)Lorsque des défaillances surviennent inévitablement lors des tests ou sur le terrain, l'Analyse des défaillances (AD) est le processus médico-légal systématique utilisé pour déterminer la cause première. Il s'agit d'une enquête en plusieurs étapes. Elle commence par une analyse non destructive : inspection visuelle au microscope à fort grossissement, imagerie aux rayons X et microscopie acoustique à balayage en mode C (C-SAM) pour détecter la délamination ou les fissures à l'intérieur des boîtiers. Si nécessaire, l'analyse passe à des techniques destructives. La coupe transversale consiste à enrober la zone défaillante dans de la résine, puis à la meuler et à la polir pour révéler une vue microscopique du joint de soudure ou de la structure interne, permettant l'inspection des fissures, des vides ou de la prolifération intermétallique. La microscopie électronique à balayage (MEB) avec la spectroscopie à dispersion d'énergie aux rayons X (EDS)

.gtr-container-a7b2c9 { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 16px; max-width: 100%; box-sizing: border-box; } .gtr-container-a7b2c9-content { max-width: 800px; margin: 0 auto; } .gtr-container-a7b2c9-heading { font-size: 18px; font-weight: bold; margin-bottom: 20px; color: #0056b3; text-align: center; } .gtr-container-a7b2c9 p { font-size: 14px; margin-bottom: 16px; text-align: left !important; word-break: normal; overflow-wrap: normal; } .gtr-container-a7b2c9 p:last-child { margin-bottom: 0; } .gtr-container-a7b2c9 strong { color: #0056b3; font-weight: bold; } @media (min-width: 768px) { .gtr-container-a7b2c9 { padding: 24px; } .gtr-container-a7b2c9-heading { font-size: 20px; margin-bottom: 25px; } .gtr-container-a7b2c9 p { font-size: 15px; } } Introduction de nouveaux produits et prototypage dans l'assemblage de circuits imprimés L'introduction de nouveaux produits et le prototypage en faible volume représentent une facette distincte et critique de l'assemblage professionnel de circuits imprimés, avec des priorités radicalement différentes de la production de masse. Ici, la rapidité, la flexibilité et le support technique l'emportent sur l'économie pure du coût par unité. Le processus d'assemblage des prototypes repose souvent sur des processus manuels ou semi-automatisés. La pâte à souder peut être distribuée via une seringue ou appliquée avec un pochoir manuel. Le placement des composants est fréquemment effectué à la main ou avec une machine de placement de table, en privilégiant une configuration rapide plutôt qu'une vitesse fulgurante. Le refusion peut se produire dans un petit four en lots ou même avec une station de reprise professionnelle à air chaud. Cette approche pratique permet un retour d'information immédiat et une itération rapide ; une valeur de composant peut être modifiée, une orientation corrigée ou une modification d'ingénierie de dernière minute (ECO) incorporée en quelques heures. La gestion professionnelle de l'assemblage NPI est une discipline en soi. L'examen de la conception pour la fabricabilité (DFM) à ce stade est sans doute plus percutant que plus tard en production. Un partenaire d'assemblage expérimenté analysera le Gerber, la nomenclature et les dessins d'assemblage du prototype pour signaler les problèmes potentiels : composants avec une faible disponibilité ou une obsolescence imminente, empreintes qui ne correspondent pas aux recommandations du fabricant, problèmes de décharge thermique sur les pastilles ou manque de repères et de trous d'outillage. Cette boucle de rétroaction est inestimable, transformant une conception simplement fonctionnelle en une conception fabricable. L'approvisionnement en composants pour les prototypes est également difficile, nécessitant souvent l'achat de petites quantités auprès de distributeurs à un prix élevé, et la gestion de la myriade d'alternatives de pièces, de substitutions et d'inspections de « premier article ». Les tests et le débogage sont les activités centrales de l'assemblage de prototypes. Contrairement à la production, où l'objectif est de réussir un test, ici l'objectif est de découvrir pourquoi une carte échoue. Cela nécessite une expertise technique approfondie. Les cartes assemblées subissent des tests de mise sous tension, tests en circuit (ICT) avec des sondes volantes, et validation fonctionnelle. Lorsque des défaillances se produisent – qu'il s'agisse de courts-circuits, de connexions ouvertes ou de bogues fonctionnels – des techniciens qualifiés utilisent une suite d'outils : microscopes, multimètres, oscilloscopes et caméras thermiques pour diagnostiquer la cause première. Les problèmes peuvent être liés à l'assemblage (ponts de soudure, diodes inversées), à la conception (problèmes d'intégrité du signal, erreurs de séquencement de l'alimentation) ou aux composants (pièces contrefaites ou hors spécifications). La documentation et la communication de ces résultats à l'équipe de conception sont ce qui transforme une construction de prototype en une étape réussie vers la production en volume, réduisant les risques du projet avant que des capitaux importants ne soient engagés dans l'outillage et l'inventaire.

.gtr-container-k9m2p7 { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 16px; max-width: 100%; box-sizing: border-box; border: none !important; } .gtr-container-k9m2p7 p { font-size: 14px; margin-bottom: 1em; text-align: left !important; word-break: normal; overflow-wrap: normal; } .gtr-container-k9m2p7 .gtr-key-topic-k9m2p7 strong { font-size: 18px; font-weight: bold; display: inline; } .gtr-container-k9m2p7 strong { font-weight: bold; } @media (min-width: 768px) { .gtr-container-k9m2p7 { padding: 24px; max-width: 960px; margin: 0 auto; } } Un assemblage de circuit imprimé (PCB) complété et testé n'est souvent pas un produit final ; c'est un module central qui doit être protégé et intégré dans son environnement d'exploitation final.Vernissage est un film polymère fin (généralement 25-250µm) appliqué sur l'assemblage de PCB pour le protéger des risques environnementaux tels que l'humidité, la poussière, les produits chimiques et la croissance fongique. Le choix de la chimie du vernis—Acrylique (facile à retravailler), Silicone (flexible, haute température), Uréthane (résistant à l'abrasion) ou Parylène (déposé en phase vapeur, sans trou d'épingle)—est dicté par les exigences de l'application. Les méthodes d'application professionnelles comprennent la pulvérisation sélective (utilisant des bras robotisés programmés pour masquer les connecteurs et les points de test), l'immersion, ou le brossage. Les contrôles de processus clés comprennent le pré-nettoyage pour assurer l'adhérence, le contrôle de la viscosité du matériau de revêtement et un durcissement précis (UV ou thermique) pour obtenir les propriétés diélectriques et protectrices souhaitées sans endommager les composants. Pour les environnements plus sévères impliquant de fortes vibrations, des chocs mécaniques ou une immersion totale, l'empotage ou l'encapsulation est employé. Cela implique de remplir un boîtier ou un barrage autour de l'assemblage avec une résine liquide (époxy, polyuréthane ou silicone) qui durcit ensuite pour former un bloc protecteur solide. L'empotage offre un support mécanique supérieur, une dissipation thermique (s'il est rempli de composés thermiquement conducteurs) et une étanchéité environnementale complète. Les défis d'ingénierie sont importants : gérer la chaleur exothermique pendant le durcissement pour les grands volumes, sélectionner un matériau avec un CTE approprié pour éviter de solliciter les composants et concevoir pour la réparabilité (souvent, les assemblages enrobés sont considérés comme non réparables). Les matériaux d'interface thermique (MIT), comme les gels ou les coussinets, sont une classe connexe utilisée spécifiquement pour améliorer le transfert de chaleur des composants haute puissance vers les dissipateurs thermiques. L'étape finale est l'intégration mécanique et l'assemblage final. Cela implique le montage précis du PCB dans son boîtier, en le connectant via des connecteurs carte à carte, câbles flexibles (FFC/FPC), ou faisceaux de câbles. L'installation des pièces mécaniques auxiliaires—dissipateurs thermiques (souvent fixés avec des adhésifs ou des clips thermiquement conducteurs), boîtiers de blindage, boutons, et écrans—doit être effectuée avec une conscience ESD et un contrôle de couple approprié. La décharge de traction pour les câbles et les connecteurs est essentielle pour la fiabilité à long terme. Cette phase brouille les frontières entre l'assemblage électronique et mécanique, nécessitant des flux de travail qui garantissent la séquence correcte des opérations, la vérification de toutes les connexions et un test final des systèmes intégrés. C'est ici que le “cerveau” électronique devient un produit fini et fonctionnel, prêt à être déployé dans le monde réel.

/* Unique class for encapsulation */ .gtr-container-pcb-insp-a7f3e9 { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 16px; box-sizing: border-box; max-width: 100%; overflow-x: hidden; } .gtr-container-pcb-insp-a7f3e9 .gtr-title { font-size: 18px; font-weight: bold; margin-bottom: 24px; text-align: center; color: #0056b3; /* A professional blue for titles */ } .gtr-container-pcb-insp-a7f3e9 .gtr-section { margin-bottom: 24px; padding: 16px; border: 1px solid #e0e0e0; /* Subtle border for sections */ border-radius: 4px; background-color: #f9f9f9; /* Light background for sections */ } .gtr-container-pcb-insp-a7f3e9 .gtr-section-title { font-size: 18px; font-weight: bold; margin-top: 0; margin-bottom: 16px; color: #0056b3; border-bottom: 2px solid #0056b3; /* Underline for section titles */ padding-bottom: 8px; } .gtr-container-pcb-insp-a7f3e9 p { font-size: 14px; margin-top: 0; margin-bottom: 16px; text-align: left !important; /* Enforce left alignment */ } .gtr-container-pcb-insp-a7f3e9 strong { color: #0056b3; /* Highlight strong text with the brand color */ font-weight: bold; } /* Responsive adjustments for PC */ @media (min-width: 768px) { .gtr-container-pcb-insp-a7f3e9 { padding: 32px; max-width: 960px; /* Max width for better readability on larger screens */ margin: 0 auto; /* Center the component */ } .gtr-container-pcb-insp-a7f3e9 .gtr-title { font-size: 24px; margin-bottom: 32px; } .gtr-container-pcb-insp-a7f3e9 .gtr-section { padding: 24px; margin-bottom: 32px; } .gtr-container-pcb-insp-a7f3e9 .gtr-section-title { font-size: 20px; margin-bottom: 20px; } .gtr-container-pcb-insp-a7f3e9 p { font-size: 14px; margin-bottom: 20px; } } Systèmes automatisés d'inspection des PCB Inspection de la pâte de soudure (SPI) Dans l'assemblage de circuits imprimés à volume élevé et à haute fiabilité, l'inspection visuelle humaine est incapable d'atteindre la vitesse, la cohérence et l'objectivité nécessaires.Cela a conduit à l'adoption de systèmes d'inspection automatisés sophistiqués, qui agissent comme des gardiens impartiaux et infatigables de la qualité dans les phases critiques.Inspection de la pâte de soudure (SPI)L'impression par pochoir est la première ligne de défense, qui se produit immédiatement après l'impression par pochoir.volume, hauteur, surface et alignementEn détectant les défauts d'impression, les ponts, l'insuffisance de pâte, le recoupe­ment avant le placement des composants, SPI évite des retouches coûteuses et constitue une pierre angulaire du contrôle des procédés.Les données de contrôle statistique des processus (SPC) du SPI sont utilisées pour affiner la conception des pochoirs, les paramètres de l'imprimante et la manipulation du collage, fermant la boucle du processus d'impression. Inspection optique automatisée (AOI) Après la soudure par reflux,Inspection optique automatisée (AOI)montés avec des caméras haute résolution et plusieurs schémas d'éclairage (couleurs, angles), les systèmes AOI vérifient la présence, la polarité, la valeur (via OCR),et précision de placement des composantsL'AOI peut détecter une gamme de défauts grâce à l'analyse algorithmique de la façon dont la lumière se reflète sur le ménisque d'un joint:pierres tombales, ponts, soudure insuffisante, soudure excessive et composants mal alignés ou soulevés. Les systèmes modernes d'AOI utilisentComparaison avec le tableau d'orouvérification des règles de conceptionLeur efficacité dépend fortement de la programmation: créer des fenêtres d'inspection robustes, définir des tolérances appropriées,et de former le système à distinguer les variations acceptables du processus des vrais défauts, tout en minimisant les faux appels qui perturbent le flux de production. Inspection automatique par rayons X (AXI) Pour inspecter ce que l'optique ne peut pas voir,Inspection automatique par rayons X (AXI)Il s'agit de l'outil principal pour vérifier l'intégrité des joints de soudure sous des composants tels que:Les réseaux de grilles à billes (BGAs), les paquets à échelle de puce (CSP) et les QFNL'AXI génère une image 2D ou une tomographie computée (TC) 3D basée sur l'absorption différentielle des rayons X par les matériaux.les espaces videsdans des boules de soudure ou des joints,tête dans l'oreillerdéfauts (lorsque la boule et la colle BGA ne se fondent pas),les pontssous le composant, etsolde insuffisantePour les ensembles complexes à double face ou empilés, la capacité d'AXI à voir à travers les couches est inégalée.mais l'intégration intelligente de leurs donnéesLe lien entre les données SPI, AOI et AXI pour un seul numéro de série de carte fournit un historique de fabrication complet,permettant une véritable analyse des causes profondes et une amélioration continue du processus d'assemblage, ce qui garantit en fin de compte que les défauts latents sont détectés avant que le produit n'atteigne le champ.

.gtr-container-solder-7f3d9a { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 20px; max-width: 100%; box-sizing: border-box; overflow-wrap: break-word; } .gtr-container-solder-7f3d9a p { font-size: 14px; margin-bottom: 16px; text-align: left !important; line-height: 1.6; } .gtr-container-solder-7f3d9a strong { font-weight: bold; } .gtr-container-solder-7f3d9a .gtr-title { font-size: 18px; font-weight: bold; margin-bottom: 24px; color: #0056b3; /* Un bleu professionnel pour les titres */ text-align: left; } .gtr-container-solder-7f3d9a .gtr-subtitle { font-size: 16px; font-weight: bold; margin-top: 24px; margin-bottom: 16px; color: #007bff; /* Un bleu légèrement plus clair pour les sous-titres */ text-align: left; } @media (min-width: 768px) { .gtr-container-solder-7f3d9a { padding: 30px; max-width: 960px; /* Limiter la largeur pour une meilleure lisibilité sur les grands écrans */ margin: 0 auto; /* Centrer le composant */ } .gtr-container-solder-7f3d9a .gtr-title { font-size: 20px; } .gtr-container-solder-7f3d9a .gtr-subtitle { font-size: 18px; } } Procédés de soudure avancés dans l'assemblage de circuits imprimés Soudure par refusion pour les composants CMS La soudure est le processus métallurgique qui crée des connexions électriques et mécaniques permanentes dans l'assemblage de circuits imprimés. Le contrôle de l'environnement thermique pendant ce processus est une discipline en soi, équilibrant les besoins thermiques de l'alliage de soudure avec les limites de survie des composants et des substrats.Soudure par refusion pour les composants CMS est régie par le Profil de refusion, une courbe temps-température avec des phases distinctes. La phase de Préchauffage/Montée en température amène l'ensemble de l'assemblage uniformément pour éviter les chocs thermiques. La phase de Palier/Maintien permet aux composants plus volumineux de s'équilibrer thermiquement et active le flux, éliminant les oxydes des pastilles et des terminaisons des composants. La phase critique de Refusion/Pic fait fondre l'alliage de soudure (par exemple, ~217°C pour SAC305), permettant le mouillage et la formation de composés intermétalliques (CIM) aux interfaces des pastilles et des broches des composants. Enfin, la phase de Refroidissement solidifie le joint ; une vitesse de refroidissement contrôlée et suffisamment rapide favorise une microstructure de soudure à grains fins pour une meilleure résistance mécanique. La création du profil optimal est une science empirique. Elle nécessite des thermocouples fixés sur des cartes représentatives—sur les composants à forte masse thermique, les petits composants et la carte elle-même—pour cartographier l'expérience thermique réelle. L'objectif est de garantir que tous les joints sur la carte passent suffisamment de temps au-dessus de la température liquidus (Temps au-dessus du liquidus - TAL), généralement 60 à 90 secondes, sans jamais dépasser la température maximale nominale du composant le plus sensible. Le traitement sans plomb, avec ses températures plus élevées, exacerbe les problèmes tels que le délaminage des circuits imprimés, la popcorning des composants (fissuration induite par l'humidité dans les boîtiers de circuits intégrés en plastique) et la croissance intermétallique excessive, ce qui peut rendre les joints fragiles. L'atmosphère inerte d'azote (N2) dans le four de refusion est souvent employée pour réduire l'oxydation, améliorant le mouillage et permettant des températures de pointe légèrement inférieures ou une fenêtre de processus plus large. Soudure à la vague et soudure sélective pour la technologie à trous traversants Pour les composants à technologie à trous traversants, la soudure à la vague reste pertinente. Ici, la carte passe au-dessus d'une vague de soudure en fusion. Le processus implique une étape d'application du flux, une étape de préchauffage pour activer le flux et éviter les chocs thermiques, puis un contact avec la vague de soudure. Les paramètres clés incluent la température du pot de soudure (généralement 250-260°C pour le sans plomb), la vitesse du convoyeur, la hauteur de la vague et le temps de contact. La conception de la palette ou du support utilisé pour protéger les composants CMS sur la face supérieure est essentielle. La soudure sélective, utilisant un pot de soudure et une buse miniatures, est devenue la solution professionnelle pour les cartes à technologie mixte ou les zones à trous traversants denses, offrant une soudure précise et localisée sans affecter les composants CMS à proximité. Dans tous les cas, la surveillance continue de la chimie du pot de soudure (pour contrôler la calamine et la contamination par le cuivre) et des profils thermiques est essentielle pour le contrôle du processus, garantissant des joints de soudure cohérents et fiables qui constituent l'épine dorsale de l'intégrité électrique de l'assemblage.

.gtr-container-smt789 { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 16px; box-sizing: border-box; } .gtr-container-smt789 .gtr-section { margin-bottom: 24px; } .gtr-container-smt789 p { font-size: 14px; margin: 0 0 1em 0; text-align: left !important; } .gtr-container-smt789 strong.gtr-key-feature { font-size: 18px; font-weight: bold; color: #0056b3; } @media (min-width: 768px) { .gtr-container-smt789 { max-width: 960px; margin: 0 auto; padding: 24px; } } Le cœur de l'assemblage de circuits imprimés (PCB) modernes à haut volume réside dans la machine de placement à technologie de montage en surface (CMS), un summum de l'ingénierie mécatronique. Les machines de placement à grande vitesse d'aujourd'hui peuvent placer plus de 200 000 composants par heure, tandis que les cellules de placement flexibles gèrent les composants volumineux, de forme irrégulière ou délicats. Cette vitesse et cette flexibilité sont rendues possibles grâce à plusieurs technologies clés.Systèmes de vision haute résolution sont les yeux de la machine. Les caméras orientées vers le haut calibrant les repères de la carte, corrigeant tout étirement ou désalignement du panneau. Les caméras orientées vers le bas, souvent avec plusieurs angles d'éclairage (coaxial, latéral, rétroéclairage), inspectent chaque composant avant le placement. Elles mesurent la coplanarité des broches, vérifient les marquages de polarité et localisent précisément le centre géométrique du composant pour la correction, un processus essentiel pour les boîtiers plats quadruples (QFP) à pas fin ou les micro-BGA. Le Système de contrôle de mouvement est les muscles et les nerfs de la machine. Les moteurs linéaires, les vis à billes de haute précision et les servomoteurs avancés permettent une accélération et une décélération rapides et sans vibrations afin de minimiser les temps de cycle tout en maintenant la précision du placement, souvent à moins de ±25µm (1 mil) ou mieux. Pour y parvenir, les machines utilisent des algorithmes d'étalonnage et de compensation qui tiennent compte de la dérive thermique, de l'usure mécanique et des non-linéarités du système de mouvement.La Technologie d'alimentation est la chaîne d'approvisionnement. Les alimentateurs à bande et bobine dominent, mais les plateaux, les bâtonnets et les alimentateurs en vrac sont également intégrés. Les alimentateurs intelligents communiquent avec la machine pour confirmer la présence et le type de composant, évitant ainsi les erreurs de prélèvement. Pour les plus petits composants (0201, 01005), le contrôle des décharges électrostatiques (ESD) et l'intégrité du vide de la buse deviennent primordiaux pour éviter les pertes ou les erreurs d'orientation.Les défis professionnels en matière de placement CMS sont multiples. La programmation et l'optimisation impliquent plus que le séquencement des placements ; cela nécessite une affectation intelligente des alimentateurs pour minimiser le déplacement de la tête, l'équilibrage de la charge de travail sur plusieurs têtes de placement et le séquencement pour éviter les collisions. Le contrôle des processus pour les composants à pas fin et de grande taille présente des problèmes distincts. Les circuits intégrés à pas fin nécessitent un contrôle précis du volume de pâte à souder et un placement précis pour éviter les ponts. Les composants volumineux et lourds comme les connecteurs ou les condensateurs électrolytiques nécessitent des réglages précis de la force et de la vitesse de placement pour éviter d'endommager la carte ou de fissurer les substrats en céramique. La gestion des assemblages hétérogènes
