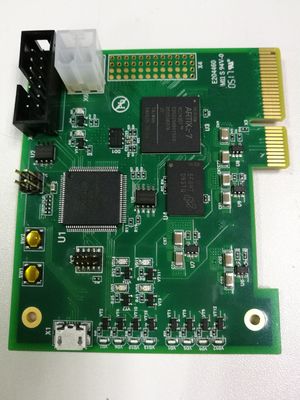

.gtr-container-pcbinfo789 { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 16px; max-width: 100%; box-sizing: border-box; } .gtr-container-pcbinfo789 .gtr-section-pcbinfo789 { margin-bottom: 24px; } .gtr-container-pcbinfo789 .gtr-section-title-pcbinfo789 { display: block; font-size: 18px; font-weight: bold; margin-bottom: 12px; color: #0056b3; text-align: left; } .gtr-container-pcbinfo789 .gtr-paragraph-pcbinfo789 { font-size: 14px; margin-bottom: 16px; text-align: left; line-height: 1.6; color: #333; } .gtr-container-pcbinfo789 .gtr-paragraph-pcbinfo789:last-child { margin-bottom: 0; } .gtr-container-pcbinfo789 strong { font-weight: bold; color: #0056b3; } @media (min-width: 768px) { .gtr-container-pcbinfo789 { padding: 32px; max-width: 960px; margin: 0 auto; } .gtr-container-pcbinfo789 .gtr-section-pcbinfo789 { margin-bottom: 32px; } .gtr-container-pcbinfo789 .gtr-section-title-pcbinfo789 { font-size: 20px; margin-bottom: 16px; } .gtr-container-pcbinfo789 .gtr-paragraph-pcbinfo789 { font-size: 14px; margin-bottom: 18px; } } Estándares Técnicos y Cumplimiento Normativo Participar en el Ensamblaje de PCB profesional, especialmente para productos con mercados globales, requiere una rigurosa adhesión a una compleja red de estándares técnicos y cumplimiento normativo. Estos estándares definen los niveles mínimos aceptables de mano de obra, calidad y seguridad de los materiales. El estándar fundamental es IPC-A-610, “Aceptabilidad de Ensambles Electrónicos”. Este estándar visualmente rico es el lenguaje universal de la calidad, que define con precisión lo que constituye una junta de soldadura, colocación de componentes y limpieza de Clase 1 (electrónica general), Clase 2 (electrónica de servicio dedicada) o Clase 3 (alta fiabilidad, por ejemplo, aeroespacial, soporte vital). Su estándar hermano, IPC-J-STD-001, especifica los requisitos para los materiales de soldadura, los métodos y la certificación del operador. El cumplimiento se demuestra a través de instructores IPC certificados en el personal y la certificación regular del operador. Cumplimiento de Materiales y Medio Ambiente Cumplimiento de Materiales y Medio Ambiente es un aspecto crítico y legalmente obligatorio. La directiva Restricción de Sustancias Peligrosas (RoHS) prohíbe o restringe el plomo, el mercurio, el cadmio y ciertos retardantes de llama, impulsando la adopción global de soldaduras sin plomo. El reglamento Registro, Evaluación, Autorización y Restricción de Sustancias Químicas (REACH) añade más controles de sustancias. Para los fabricantes de electrónica, esto requiere una gestión meticulosa de la cadena de suministro para obtener y archivar Declaraciones de Conformidad y Declaraciones de Materiales para cada componente y material utilizado. Las directivas Residuos de Aparatos Eléctricos y Electrónicos (RAEE) rigen el reciclaje al final de la vida útil. En sectores específicos, se aplican mandatos adicionales: Certificación UL para la seguridad en los EE. UU., Normas IEC a nivel internacional y rigurosa ISO 13485 gestión de calidad para dispositivos médicos. Estrategia de la Cadena de Suministro Finalmente, la Estrategia de la Cadena de Suministro para el ensamblaje es una disciplina profesional de alto riesgo. Se extiende mucho más allá de la compra de componentes. Implica aprovisionamiento estratégico para mitigar los riesgos de fuente única, gestión de la obsolescencia para pronosticar y rediseñar piezas al final de su vida útil, y estrategia de inventario (por ejemplo, Inventario Gestionado por el Proveedor o Consignación) para optimizar el capital de trabajo. En una era de frecuentes interrupciones geopolíticas y logísticas, la resiliencia de la cadena de suministro es primordial. Esto puede implicar fuentes duales de componentes clave, manteniendo stock de seguridad de piezas críticas y calificando componentes alternativos o proveedores de segunda fuente. La capacidad del socio de ensamblaje para navegar este panorama, proporcionando asesoramiento de Diseño para la Cadena de Suministro al principio del desarrollo, ofreciendo visibilidad transparente de la disponibilidad y los plazos de entrega de los componentes, y teniendo planes sólidos de continuidad del negocio, es un diferenciador clave. En el mundo moderno, la calidad de la placa ensamblada está inextricablemente ligada a la sofisticación de la adhesión a los estándares y la gestión de la cadena de suministro que sustenta su producción.

.gtr-container-f7h2k9 { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 16px; box-sizing: border-box; max-width: 100%; overflow-x: hidden; } .gtr-container-f7h2k9 p { font-size: 14px; margin-bottom: 1em; text-align: left !important; word-break: normal; overflow-wrap: normal; } .gtr-container-f7h2k9 p:last-child { margin-bottom: 0; } .gtr-container-f7h2k9 strong { font-weight: bold; color: #0056b3; /* A subtle blue for emphasis, common in industrial UIs */ } @media (min-width: 768px) { .gtr-container-f7h2k9 { padding: 24px 32px; } .gtr-container-f7h2k9 p { margin-bottom: 1.2em; } } El ensamblaje de PCB profesional contemporáneo es tanto un esfuerzo digital como físico.El hilo digital un flujo continuo de datos desde el diseño hasta el producto terminado, lo que permite el control, la trazabilidad y la optimización.Sistema de ejecución de fabricaciónEl MES recibe a los clientes de la fábrica, y el MES recibe a los clientes de la fábrica.Archivos de Gerber, BOM, archivos de recogida y colocación y dibujos de montaje, luego orquesta todo el proceso de producción programa la impresora de plantillas, las máquinas de recoger y colocar y el horno de reflujo, sigue el estado de cada panel o tablero en tiempo real, y luego, en el momento en que se produce, se produce un cambio de dirección.Gestión de los trabajos en curso y priorización de los pedidosEs crucial que impongaVerificación de los componentes; los escáneres de cada estación confirman que el identificador del carrete o de la cinta coincide con el componente requerido en el programa, evitando errores de construcción catastróficos. Trazabilidades un requisito no negociable en industrias como la automotriz (IATF 16949), médica (ISO 13485), y aeroespacial. El hilo digital hace esto posible.un código de barras o un código de Data Matrix) a cada panel o incluso a cada tablero individual, el MES puede registrar unagenealogía completaEste registro de datos incluye: los códigos de lote de cada componente utilizado (hasta el carrete de la resistencia), la configuración del plantillo y la impresora, el ID del perfil de reflujo, los resultados de cada inspección (SPI, AOI, AXI),y el operador de cada estaciónEn caso de fallas en el campo o de retirada, esto permite un análisis preciso de la causa raíz y una contención específica, aislando potencialmente el problema a un lote o cambio de componente específico.En lugar de recordar toda una producción. El poder de estos datos va más allá de la trazabilidadOptimización de procesos y análisis predictivoLos datos de SPI y AOI se agregan para el control de procesos estadísticos (SPC).que permite un ajuste proactivoLos datos de la máquina (vibración, temperatura, registros de mantenimiento) pueden alimentar modelos de mantenimiento predictivos, programando el servicio antes de que una avería cause tiempo de inactividad.Esta infraestructura digital permite paradigmas avanzados de fabricación comoProducción de alta mezcla y bajo volumen (HMLV)Con herramientas de cambio rápido y configuraciones basadas en software, una línea de ensamblaje puede pasar de construir un controlador industrial complejo a un sensor médico en minutos, con todos los programas, BOMs,y criterios de inspección cargados automáticamente desde el MESEste eje vertebral digital transforma a un fabricante contratista de un simple servicio de relleno de cartón en un socio de fabricación inteligente que forma parte integral de la cadena de suministro del cliente.

.gtr-container-abc789 { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 16px; max-width: 100%; box-sizing: border-box; } .gtr-container-abc789-section-title { font-size: 18px; font-weight: bold; margin-bottom: 20px; color: #0056b3; text-align: left; } .gtr-container-abc789-subsection-title { font-size: 16px; font-weight: bold; margin-top: 25px; margin-bottom: 15px; color: #0056b3; text-align: left; } .gtr-container-abc789-paragraph { font-size: 14px; margin-bottom: 16px; text-align: left !important; word-break: normal; overflow-wrap: normal; } .gtr-container-abc789 strong { color: #0056b3; } @media (min-width: 768px) { .gtr-container-abc789 { padding: 24px 40px; max-width: 960px; margin: 0 auto; } .gtr-container-abc789-section-title { font-size: 22px; margin-bottom: 30px; } .gtr-container-abc789-subsection-title { font-size: 18px; margin-top: 35px; margin-bottom: 20px; } .gtr-container-abc789-paragraph { font-size: 14px; margin-bottom: 20px; } } Análisis de la fiabilidad y de los fallos del producto Protocolos de ensayo de fiabilidad En el caso de los productos electrónicos destinados a aplicaciones críticas, los dispositivos médicos, los sistemas automotrices, la industria aeroespacial,o controles industriales, demostrar la fiabilidad es tan importante como demostrar la funcionalidadLos servicios profesionales de ensamblaje de PCB integranPruebas de fiabilidadprotocolos para simular años de funcionamiento en un plazo reducido y descubrir defectos latentes.Evaluación del estrés medioambiental (ESS)Los sujetos de las asambleas a los extremos, incluyendoCiclos de temperatura(por ejemplo, de -40°C a +125°C en el caso de los automóviles) para inducir fatiga por desajuste de CTE, yVida útil a altas temperaturas (HTOL)para acelerar los mecanismos de fallas como la electromigración.Pruebas de vibración y choque mecánicosimular las tensiones de transporte y de funcionamiento, probando la integridad de las juntas de soldadura, los accesorios de componentes grandes y los conectores. Pruebas eléctricas de fiabilidad Pruebas eléctricasPara la fiabilidad, se debe ir más allá de los controles funcionales básicos.Prueba de vida muy acelerada (HALT)empuja el conjunto más allá de sus límites especificados de forma escalonada (combinando la temperatura, la vibración y los ciclos de potencia) para encontrar límites operativos y de destrucción,proporcionando datos valiosos para los márgenes de diseño.Pruebas de combustiónimplica el funcionamiento del conjunto a temperatura elevada durante un período prolongado (por ejemplo,168 horas a la temperatura máxima nominal) para precipitar fallas tempranas en la vida (mortalidad infantil) asociadas con una fabricación deficiente o componentes marginales, asegurando que sólo se envíen unidades estables. Análisis de fallas (FA) Cuando las fallas se producen inevitablemente durante las pruebas o en el campo,Análisis de fallas (FA)es el proceso forense sistemático utilizado para determinar la causa raíz.análisis no destructivo: inspección visual con microscopios de alta potencia, imágenes de rayos X y microscopía acústica de escaneo en modo C (C-SAM) para detectar delaminación o grietas en el interior de los envases.técnicas destructivas.Sección transversalConsiste en cubrir el área defectuosa en resina, luego rectificarla y pulirla para revelar una vista microscópica de la unión de soldadura o la estructura interna, lo que permite la inspección de grietas, huecos,o crecimiento excesivo intermetálico.Microscopía electrónica de escaneo (SEM)conEspectroscopia de rayos X dispersiva de energía (EDS)proporciona un análisis elemental, identificando contaminantes, anomalías en la composición de la soldadura o signos de corrosión.un defecto de un componente, un error en el proceso de ensamblaje (por ejemplo, un perfil de reflujo excesivo) o un uso indebido de la aplicación.crear un ciclo virtuoso de mejora continua de la calidad y mayor fiabilidad del producto.

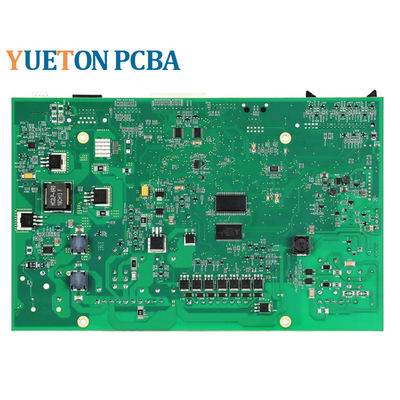

.gtr-container-a7b2c9 { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 16px; max-width: 100%; box-sizing: border-box; } .gtr-container-a7b2c9-content { max-width: 800px; margin: 0 auto; } .gtr-container-a7b2c9-heading { font-size: 18px; font-weight: bold; margin-bottom: 20px; color: #0056b3; text-align: center; } .gtr-container-a7b2c9 p { font-size: 14px; margin-bottom: 16px; text-align: left !important; word-break: normal; overflow-wrap: normal; } .gtr-container-a7b2c9 p:last-child { margin-bottom: 0; } .gtr-container-a7b2c9 strong { color: #0056b3; font-weight: bold; } @media (min-width: 768px) { .gtr-container-a7b2c9 { padding: 24px; } .gtr-container-a7b2c9-heading { font-size: 20px; margin-bottom: 25px; } .gtr-container-a7b2c9 p { font-size: 15px; } } Introducción de nuevos productos y prototipos en el ensamblaje de PCB La introducción de nuevos productos y la creación de prototipos de bajo volumen representan una faceta distinta y crítica del ensamblaje profesional de PCB, con prioridades muy diferentes de la producción en masa.velocidad, flexibilidad y soporte de ingenieríaEl proceso de ensamblaje de los prototipos a menudo se basa en laProcesos manuales o semiautomáticosLa pasta de soldadura se puede dispensar por medio de una jeringa o aplicarse con un plantillo manual.priorizando la configuración rápida sobre la velocidad de ampollas. El reflujo puede ocurrir en un horno de pequeños lotes o incluso con una estación profesional de reelaboración de aire caliente. Este enfoque práctico permite una retroalimentación inmediata e iteración rápida;se puede cambiar el valor de un componente, una orientación corregida, o una Orden de cambio de ingeniería de última hora (ECO) incorporada en cuestión de horas. La gestión profesional de la asamblea de NPI es una disciplina en sí misma.Revisión del diseño para la fabricabilidad (DFM)Un socio de montaje experimentado analizará el prototipo Gerber, BOM y dibujos de montaje para detectar posibles problemas:componentes con escasa disponibilidad o con obsolescencia inminente, huellas que no coinciden con las recomendaciones del fabricante, problemas de alivio térmico en las almohadillas, o falta de agujeros fiduciales y herramientas.transformación de un diseño meramente funcional en uno fabricable.Obtención de componentesLa gestión de la variedad de alternativas de piezas, sustituciones,y inspecciones del primer artículo. Prueba y depuraciónEn el caso de los prototipos, el objetivo principal es el ensamblaje de un prototipo.Descubre por qué un tablero falla.Para ello se requiere una profunda experiencia técnica.ensayo de encendido,Pruebas en circuito (TIC) con sondas voladoras, yvalidación funcionalCuando se producen fallos, ya sean cortocircuitos, conexiones abiertas o errores funcionales, los técnicos cualificados utilizan un conjunto de herramientas:microscopios, multímetros, osciloscopios y aparatos de imágenes térmicasLos problemas podrían estar relacionados con el montaje (puentes de soldadura, diodos invertidos), relacionados con el diseño (problemas de integridad de la señal, errores de secuenciación de potencia),o relacionados con componentes (piezas falsas o fuera de especificación)La documentación y comunicación de estos hallazgos al equipo de diseño es lo que convierte una construcción de prototipo en un trampolín exitoso hacia la producción en serie.reducción del riesgo del proyecto antes de que se dedique un capital significativo a herramientas e inventario.

.gtr-container-k9m2p7 { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 16px; max-width: 100%; box-sizing: border-box; border: none !important; } .gtr-container-k9m2p7 p { font-size: 14px; margin-bottom: 1em; text-align: left !important; word-break: normal; overflow-wrap: normal; } .gtr-container-k9m2p7 .gtr-key-topic-k9m2p7 strong { font-size: 18px; font-weight: bold; display: inline; } .gtr-container-k9m2p7 strong { font-weight: bold; } @media (min-width: 768px) { .gtr-container-k9m2p7 { padding: 24px; max-width: 960px; margin: 0 auto; } } Un ensamblaje de PCB completado y probado a menudo no es un producto final; es un módulo central que debe protegerse e integrarse en su entorno operativo final.Recubrimiento Conformal es una fina película polimérica (típicamente 25-250µm) aplicada al PCBA para protegerlo de riesgos ambientales como la humedad, el polvo, los productos químicos y el crecimiento fúngico. La elección de la química del recubrimiento—Acrílico (fácil reelaboración), Silicona (flexible, alta temperatura), Uretano (resistente a la abrasión) o Parileno (depositado por vapor, sin agujeros)—está dictada por los requisitos de la aplicación. Los métodos de aplicación profesional incluyen pulverización selectiva (usando brazos robóticos programados para enmascarar conectores y puntos de prueba), inmersión, o cepillado. Los controles clave del proceso incluyen la limpieza previa para asegurar la adhesión, el control de la viscosidad del material de recubrimiento y el curado preciso (UV o térmico) para lograr las propiedades dieléctricas y protectoras deseadas sin dañar los componentes. Para entornos más severos que involucran alta vibración, golpes mecánicos o inmersión total, se emplea el Encapsulado o Encapsulación. Esto implica llenar un recinto o presa alrededor del ensamblaje con una resina líquida (epoxi, poliuretano o silicona) que luego se cura para formar un bloque protector sólido. El encapsulado proporciona un soporte mecánico superior, disipación de calor (si se llena con compuestos térmicamente conductores) y sellado ambiental completo. Los desafíos de ingeniería son significativos: la gestión del calor exotérmico durante el curado para grandes volúmenes, la selección de un material con un CTE adecuado para evitar el estrés en los componentes y el diseño para la reparabilidad (a menudo, los ensamblajes encapsulados se consideran no reparables). Materiales de Interfaz Térmica (TIMs), como geles o almohadillas, son una clase relacionada que se utiliza específicamente para mejorar la transferencia de calor de los componentes de alta potencia a los disipadores de calor. El paso final es la Integración Mecánica y Ensamblaje Final. Esto implica el montaje preciso del PCBA en su carcasa, conectándolo a través de conectores de placa a placa, cables flexibles (FFC/FPC), o cableado. La instalación de piezas mecánicas auxiliares—disipadores de calor (a menudo fijados con adhesivos o clips térmicamente conductores), latas de blindaje, botones, y pantallas—debe realizarse con conciencia de ESD y un control de torque adecuado. El alivio de tensión para cables y conectores es fundamental para la fiabilidad a largo plazo. Esta fase difumina los límites entre el ensamblaje electrónico y mecánico, requiriendo flujos de trabajo que aseguren la secuencia correcta de operaciones, la verificación de todas las conexiones y una prueba final del sistema integrado. Es aquí donde el “cerebro” electrónico se convierte en un producto terminado y funcional listo para su despliegue en el mundo real.

/* Unique class for encapsulation */ .gtr-container-pcb-insp-a7f3e9 { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 16px; box-sizing: border-box; max-width: 100%; overflow-x: hidden; } .gtr-container-pcb-insp-a7f3e9 .gtr-title { font-size: 18px; font-weight: bold; margin-bottom: 24px; text-align: center; color: #0056b3; /* A professional blue for titles */ } .gtr-container-pcb-insp-a7f3e9 .gtr-section { margin-bottom: 24px; padding: 16px; border: 1px solid #e0e0e0; /* Subtle border for sections */ border-radius: 4px; background-color: #f9f9f9; /* Light background for sections */ } .gtr-container-pcb-insp-a7f3e9 .gtr-section-title { font-size: 18px; font-weight: bold; margin-top: 0; margin-bottom: 16px; color: #0056b3; border-bottom: 2px solid #0056b3; /* Underline for section titles */ padding-bottom: 8px; } .gtr-container-pcb-insp-a7f3e9 p { font-size: 14px; margin-top: 0; margin-bottom: 16px; text-align: left !important; /* Enforce left alignment */ } .gtr-container-pcb-insp-a7f3e9 strong { color: #0056b3; /* Highlight strong text with the brand color */ font-weight: bold; } /* Responsive adjustments for PC */ @media (min-width: 768px) { .gtr-container-pcb-insp-a7f3e9 { padding: 32px; max-width: 960px; /* Max width for better readability on larger screens */ margin: 0 auto; /* Center the component */ } .gtr-container-pcb-insp-a7f3e9 .gtr-title { font-size: 24px; margin-bottom: 32px; } .gtr-container-pcb-insp-a7f3e9 .gtr-section { padding: 24px; margin-bottom: 32px; } .gtr-container-pcb-insp-a7f3e9 .gtr-section-title { font-size: 20px; margin-bottom: 20px; } .gtr-container-pcb-insp-a7f3e9 p { font-size: 14px; margin-bottom: 20px; } } Sistemas de inspección de PCB automatizados Inspección de pasta de soldadura (SPI) En el ensamblaje de PCB de alto volumen y alta confiabilidad, la inspección visual humana es incapaz de lograr la velocidad, la consistencia y la objetividad necesarias.Esto ha llevado a la adopción de sistemas de inspección automatizados sofisticados., que actúan como los guardias imparciales e incansables de la calidad en las etapas críticas.Inspección de pasta de soldadura (SPI)Los sistemas SPI, mediante triangulación láser o proyección óptica en 3D, miden la velocidad de la impresión de las imágenes.volumen, altura, área y alineaciónAl detectar los defectos de impresión, los puentes, la insuficiencia de pasta y el recubrimiento antes de la colocación de los componentes, el SPI evita un reelaborado costoso y es una piedra angular del control del proceso.Los datos de control de procesos estadísticos (SPC) del SPI se utilizan para afinar el diseño del plantillo, configuración de la impresora y manipulación de la pasta, cerrando el ciclo del proceso de impresión. Control óptico automatizado (AOI) Después de la soldadura de reflujo,Control óptico automatizado (AOI)Los sistemas AOI, montados con cámaras de alta resolución y múltiples esquemas de iluminación (colores, ángulos), verifican la presencia, polaridad, valor (a través de OCR),y precisión de colocación de los componentesA través del análisis algorítmico de cómo la luz se refleja en el menisco de una articulación, AOI puede detectar una serie de defectos:la construcción de puentes, la soldadura insuficiente, la soldadura excesiva y los componentes mal alineados o levantadosLos sistemas modernos de AOI utilizanComparación del tablero doradoo bienVerificación de las reglas de diseñoLa eficacia de los algoritmos depende en gran medida de la programación: crear ventanas de inspección robustas, establecer tolerancias adecuadas,y entrenamiento del sistema para distinguir la variación aceptable del proceso de los defectos reales, todo mientras se minimizan las llamadas falsas que interrumpen el flujo de producción. Inspección automática por rayos X (AXI) Para inspeccionar lo que la óptica no puede ver,Inspección automática por rayos X (AXI)Esta es la principal herramienta para verificar la integridad de las juntas de soldadura bajo componentes comoArrays de cuadrícula de bolas (BGAs), paquetes a escala de chips (CSPs) y QFNs. AXI genera una imagen 2D o tomografía computarizada (TC) 3D basada en la absorción diferencial de los rayos X por los materiales.huecoscon una capacidad de producción superior a 300 W,cabeza en la almohadadefectos (cuando la bola y la pasta BGA no se fusionan),puenteadodebajo del componente, yNo hay suficiente soldaduraPara ensamblajes complejos de doble cara o apilados, la capacidad de AXI para ver a través de capas es inigualable.Pero la integración inteligente de sus datosLa vinculación de los datos SPI, AOI y AXI para un solo número de serie de placa proporciona un historial de fabricación completo,permitir un verdadero análisis de la causa raíz y impulsar la mejora continua en el proceso de montaje, garantizando en última instancia que los defectos latentes se detecten antes de que el producto llegue al campo.

.gtr-container-solder-7f3d9a { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 20px; max-width: 100%; box-sizing: border-box; overflow-wrap: break-word; } .gtr-container-solder-7f3d9a p { font-size: 14px; margin-bottom: 16px; text-align: left !important; line-height: 1.6; } .gtr-container-solder-7f3d9a strong { font-weight: bold; } .gtr-container-solder-7f3d9a .gtr-title { font-size: 18px; font-weight: bold; margin-bottom: 24px; color: #0056b3; /* A professional blue for titles */ text-align: left; } .gtr-container-solder-7f3d9a .gtr-subtitle { font-size: 16px; font-weight: bold; margin-top: 24px; margin-bottom: 16px; color: #007bff; /* A slightly lighter blue for subtitles */ text-align: left; } @media (min-width: 768px) { .gtr-container-solder-7f3d9a { padding: 30px; max-width: 960px; /* Limit width for better readability on larger screens */ margin: 0 auto; /* Center the component */ } .gtr-container-solder-7f3d9a .gtr-title { font-size: 20px; } .gtr-container-solder-7f3d9a .gtr-subtitle { font-size: 18px; } } Procesos avanzados de soldadura en el ensamblaje de PCB Soldadura por reflujo para componentes SMT La soldadura es el proceso metalúrgico que crea conexiones eléctricas y mecánicas permanentes en el ensamblaje de PCB.equilibrar las necesidades térmicas de la aleación de soldadura con los límites de supervivencia de los componentes y sustratos.Soldadura por reflujopara los componentes SMT se rige por elPerfil de reflujo, una curva de tiempo-temperatura con fases distintas.Precalentamiento/rampaLa fase de aceleración de la luz de la cámara hace que todo el conjunto se eleve uniformemente para evitar el choque térmico.En remojo/domicilioLa fase de aceleración permite que los componentes más grandes se equilibren térmicamente y activa el flujo, eliminando los óxidos de las almohadillas y terminaciones de los componentes.Reflujo/picoLa fase de fusión de la aleación de soldadura (por ejemplo, ~ 217 °C para SAC305), lo que permite la humedecimiento y la formación de compuestos intermetálicos (IMC) en la almohadilla y las interfaces de plomo del componente.RefrigeradorLa fase de solidificación de la unión; una velocidad de enfriamiento controlada y suficientemente pronunciada promueve una microestructura de soldadura de grano fino para una mejor resistencia mecánica. La creación del perfil óptimo es una ciencia empírica, que requiere termocouples conectados a placas representativas en componentes de gran masa térmica, componentes pequeños,y el propio tablero para mapear la experiencia térmica realEl objetivo es garantizar que todas las articulaciones de la tabla pasen un tiempo adecuado por encima de la temperatura del líquido (Time Above Liquidus - TAL), normalmente de 60 a 90 segundos,sin exceder nunca la temperatura máxima del componente más sensibleEl procesamiento libre de plomo, con sus temperaturas más altas, exacerba desafíos comoDelaminación de PCB,Componente de las palomitas de maíz(quebramiento inducido por humedad en envases de IC de plástico), ycrecimiento intermetálico excesivo, lo que puede hacer que las articulaciones se vuelvan frágiles.El nitrógeno (N2)La atmósfera inerte en el horno de reflujo se utiliza a menudo para reducir la oxidación, mejorar la humedad y permitir temperaturas máximas ligeramente más bajas o una ventana de proceso más amplia. Soldadura por ondas y soldadura selectiva para la tecnología de agujeros Para los componentes de la tecnología Through-Hole,Soldadura en ondaEn este caso, el tablero pasa sobre una ola de soldadura fundida.aplicación de flujoel estado, aPrecalentamientoLos parámetros clave incluyen: el flujo de flujo, el flujo de flujo de flujo de flujo de flujo de flujo de flujo de flujo de flujo de flujo de flujo de flujo de flujo de flujo de flujo de flujo de flujo de flujo de flujo de flujo de flujo de flujo de flujo de flujo.temperatura de la sartén de soldadura(normalmente entre 250 y 260 °C para los productos sin plomo),velocidad del transportador,altura de la ola, ytiempo de contactoEl diseño de la paleta o el portador utilizado para proteger los componentes SMT en el lado superior es crítico.Soldadura selectiva, con una olla y una boquilla de soldadura en miniatura, se ha convertido en la solución profesional para tablas de tecnología mixta o zonas de agujeros densos, ofreciendosoldadura localizada sin afectar a los componentes SMT cercanosEn todos los casos, el control continuo de la química de la sartén de soldadura (para controlar la escoria y la contaminación de cobre) y los perfiles térmicos es esencial para el control del proceso, asegurando unajuntas de soldadura fiables que forman la columna vertebral de la integridad eléctrica del conjunto.

.gtr-container-smt789 { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 16px; box-sizing: border-box; } .gtr-container-smt789 .gtr-section { margin-bottom: 24px; } .gtr-container-smt789 p { font-size: 14px; margin: 0 0 1em 0; text-align: left !important; } .gtr-container-smt789 strong.gtr-key-feature { font-size: 18px; font-weight: bold; color: #0056b3; } @media (min-width: 768px) { .gtr-container-smt789 { max-width: 960px; margin: 0 auto; padding: 24px; } } El corazón del ensamblaje de PCB de alto volumen moderno reside en la máquina de colocación de tecnología de montaje superficial, un pináculo de la ingeniería mecatrónica. Las máquinas de colocación de chips de alta velocidad actuales pueden colocar más de 200.000 componentes por hora, mientras que las celdas de colocación flexibles manejan componentes grandes, de forma irregular o delicados. Esta velocidad y flexibilidad se habilitan mediante varias tecnologías clave.Sistemas de visión de alta resolución son los ojos de la máquina. Las cámaras orientadas hacia arriba calibran los fiduciales de la placa, corrigiendo cualquier estiramiento o desalineación del panel. Las cámaras orientadas hacia abajo, a menudo con múltiples ángulos de iluminación (coaxial, lateral, retroiluminación), inspeccionan cada componente antes de la colocación. Miden la coplanaridad de los terminales, verifican las marcas de polaridad y localizan con precisión el centro geométrico del componente para la corrección, un proceso crítico para los paquetes Quad Flat (QFP) de paso fino o los micro BGA. El Sistema de control de movimiento son los músculos y nervios de la máquina. Los motores lineales, los husillos de bolas de alta precisión y los servomotores avanzados permiten una aceleración y desaceleración rápidas y sin fluctuaciones para minimizar los tiempos de ciclo, manteniendo al mismo tiempo la precisión de colocación, a menudo dentro de ±25µm (1 mil) o mejor. Para lograr esto, las máquinas emplean algoritmos de calibración y compensación que tienen en cuenta la deriva térmica, el desgaste mecánico y las no linealidades en el sistema de movimiento.La Tecnología de alimentación es la cadena de suministro. Los alimentadores de cinta y carrete dominan, pero también se integran bandejas, varillas y alimentadores a granel. Los alimentadores inteligentes se comunican con la máquina para confirmar la presencia y el tipo de componente, evitando errores de selección. Para los componentes más pequeños (0201, 01005), el control de descarga electrostática (ESD) y la integridad del vacío de la boquilla se vuelven primordiales para evitar pérdidas o desorientación.Los desafíos profesionales en la colocación SMT son multifacéticos. Programación y optimización implican algo más que secuenciar las colocaciones; requiere la asignación inteligente de alimentadores para minimizar el recorrido del cabezal, equilibrar la carga de trabajo entre múltiples cabezales de colocación y secuenciar para evitar colisiones. Control de procesos para componentes de paso fino y grandes presenta problemas distintos. Los circuitos integrados de paso fino requieren un control preciso del volumen de la pasta de soldadura y la colocación para evitar puentes. Los componentes grandes y pesados, como los conectores o los condensadores electrolíticos, requieren una cuidadosa configuración de la fuerza y la velocidad de colocación para evitar dañar la placa o agrietar los sustratos cerámicos. Manejo de ensamblajes heterogéneos
